Анализатор качества электроэнергии Fluke 1750-B

Для увеличения
нажмите на картинку

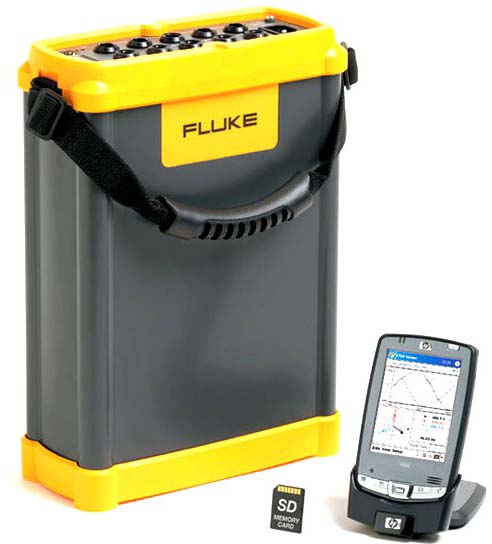

Анализатор качества электроэнергии Fluke 1750-B

Назначение регистратора Fluke 1750/B

Трехфазный измеритель и регистратор параметров электроэнергии позволяет зарегистрировать и устранить трудноуловимые проблемы качества электроэнергии.

  • Долговременный анализ: Выявление редких, кратковременных и трудноуловимых событий; наблюдение за ответственным оборудованием; захват нарушений показатель качества электроэнергии.
  • Исследование параметров качества электроэнергии: Подготовка профессиональных подробных отчётов.
  • Соответствие качества обслуживания: Проверка качества поступающей электроэнергии на вводе.
  • Установка оборудования/ввод в эксплуатацию: Проверка системы элекстроснабжения перед установкой оборудования.

Регистратор автоматически обнаруживает, масштабирует измерения, а так же осуществляет питание токовых пробников без батарей. Необходимы только однополюсные вольтовые соединения упрощающие подключение и повышающие безопасность. Как только прибор подключен к исседуемой сети, автоматически начинается запись, и светодиоды указывают на состояние прибора: состояние питания прибора и сохранение параметров в допустимых пределах.

Уникальный алгоритм, гарантирующий захват всех событий без утомительных настроек и "слепых" промежутков, связанных с перельными режимами работы оборудования.

Беспроводной интерфейс прибора на КПК позволяет быструю настройку и наблюдение за формой сигнала, измеренными значениями и фазовыми диаграммами.

Встроенный беспроводной передатчик обеспечивает удалённое управление несколькими приборами, не требующее дополнительных средств (например, ноутбук). Однако ноутбук так же может быть использован, при необходимости.

Каждый период в всех одновременно сэмплируемых каналах обеспечивается анализ параметров качества электроэнергии, гармоник и мощности. Межканальная система коммутации токов и напряжений захватывает события на всех входах одновременно, вне зависимости от того, на каком канале произошло событие. Возможно снятие скриншотов формы кривой с заданным интервалом времени. Даже сигналы постоянного напряжения могут быть записаны.

Особенности регистратора Fluke 1750/B

  • Fluke 1750/B позволяет производить анализ качества электроэнергии: он дает количественную оценку качества электроэнергии и производит документирование результатов в форме профессиональных отчетов.
  • Проверка качества услуг: с помощью Fluke 1750/B можно проводить проверку поступающей на абонентский ввод электроэнергии на качество.
  • Монтаж/приёмка оборудования: Fluke 1750/B помогает проанализировать качество энергосети до ввода оборудования в эксплуатацию.
  • Соответствие стандартам: Все замеры осуществляются в соответствии со стандартом IEC61000-4-30 по правильной оценке всех значений, включая силу тока, напряжение, гармоники, мощность фликер и т.д.
  • Быстрая и надежная конфигурация: Fluke 1750/B имеет беспроводной "интерфейс передней панели ", который напоминает КПК, поэтому вы сможете быстро настроить и осуществлять контроль над прибором, даже он недоступен.
  • Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтьесь о пропущенной информации из-за неправильной установки.
  • Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время.
  •  Интуитивно понятное ПО: с помощью Fluke 1750/B вы сможете легко анализировать данные и создавать отчеты по стандарту EN50160 автоматически.
  • Plug And Play: самоопределяющиеся токовые датчики и однопроводной соединитель напряжения позволяют очень быстро подключить Fluke 1750/B.
  • Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении.
  •  Замер каждого параметра: Fluke 1750/B измеряет напряжение и ток по трем фазам, нейтрали и заземлению.
  • Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий.
  • Быстрое извлечение данных: извлечение данных из Fluke 1750/B производится с помощью карты SD или через Ethernet 100BaseT (высокоскоростная сеть).

Технические характеристики

Входные параметры
Входы 4 канала напряжения (AC/DC);
5 каналов тока
Входной импеданс 2 МОм/20 пФ
Дополнительно Одновременное цифровое сэмплирование напряжения и тока.
Цифровая синхронизация, внутренний эталон частоты (используется при бросках напряжения)
Диапазоны измерения
Постоянное напряжение до 1000 В (±10% сверх диапазона),
крест-фактор
Постоянный и переменный ток в зависимости от токового пробника, крест-фактор <4
Коэффициент реактивной мощности -1,000...1,000 (±0,5%изм. знач.±2%шкалы+1е.м.р.)
Общие данные
Параметры качества электроэнергии Установившееся отклонение напряжения (3ф3п/3ф4п).
Размах изменения напряжения (снятие формы кривой переходных процессов): диапазон до 8000 В (пик), разрешающая способность 200 нс, погрешность ±5%Uизм.±20 В.
Доза фликера.
Коэффициент искажения синусоидальности кривой напряжения.
Коэффициент n-ой гармонической составляющей напряжения (гармоники 1...50).
Коэффициент несимметрии напряжений.
Отклонение частоты.
Длительность провала напряжения
Интерфейсы LAN интерфейс (RJ-45; 10/100 Base-T, auto MDIX; TCP/IP). Bluetooth (2,4 ГГц; до 700 кбит/с)
Память Встроенная память мин. 2 Гб.
Максимальный период записи 31 день, автоматический контроль периода записи.
Максимальное число событий - ограничено только размеров памяти
Защита Максимальное рабочее напряжение: 1100 В (с.к.з.) / 5550 В Степень защиты корпуса IP30
Параметры питания Питание 100...240 В (±10%), 47...63 Гц.
Потребляемая мощность 40 Вт.
Автономная работа - 5 минут после прерывания (максимум до 60 минут)
Дополнительно Встроенные часы и календарь
Габаритные размеры 310х215х35 мм
Масса 6,3 кг
