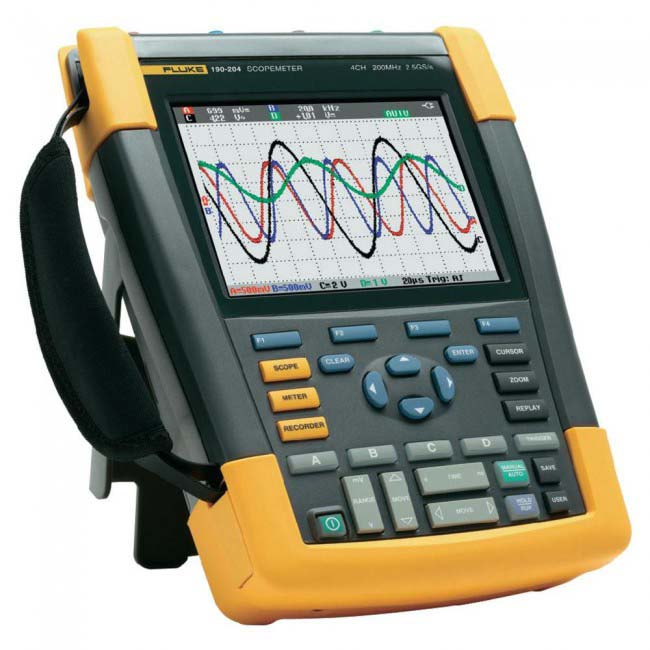

Осциллографы Fluke 190 Series II Scopemeter® помогут в ранее недоступных местах.
Являясь первыми портативными осциллографами с поддержкой категорий безопасности КАТ. III 1000 В/КАТ. IV 600 В, новые приборы Fluke ScopeMeter® 190 Series II сочетают беспрецедентные характеристики, мобильность и прочную конструкцию. Можно выбрать из моделей с диапазоном частот 60 МГц, 100 МГц, 200 МГц или 500 МГц, которые характеризуются высокой частотой выборки (до 5 GS/s) и разрешением 200 ps для измерения помех и искажений.
Каждая из моделей обладает обширной памятью — до 10 000 выборок на канал, что позволяет исследовать мельчайшие детали осциллограмм. Обе модели обладают категорией защиты IP-51, что указывает на устойчивость к воздействию пыли, влаги и пригодность к работе в широком диапазоне температур. Работающие от аккумулятора ручные осциллографы ScopeMeter предназначены для проведения специалистами различных полевых работ по обслуживанию оборудования.
| Частотный диапазон |
200 МГц |
| Количество каналов |
200 МГц: 2 канала |
| Входы |
4 входных осциллограммы или 2 входных осциллограммы и вход ЦММ |
| Независимые «плавающие» изолированные входы |
До 1000 В КАТ. III / 600 В КАТ. IV между входами, опорными подводами и землей |
| Диапазон временной шкалы |
2 нс — 2 мин/дел (модели 190-20X, 200 МГц) |
| 5 нс — 2 мин/дел (модели 190-10X, 100 МГц) |
| 10 нс — 2 мин/дел (модель 190-062, 60 МГц) |
| Чувствительность входов |
2 мВ — 100 В/дел |
| Режимы синхронизации |
Connect-and-View™, свободный прогон, одиночный снимок, срез, задержка, двойной фронт, видео, видеолиния, настраиваемая ширина импульса, N-й цикл |
| Источник синхронизации |
Любой входной канал осциллографа или внешний источник через вход мультиметра в двухканальных моделях 190-XX2 |
| Регистрация выбросов |
8 нс |
| Измерения осциллограмм |
Курсор: 7 |
| Автоматические: 30 |
| Максимальная длина записи |
Режим ScopeRecord: 30 000 точек |
| Режим осциллографа: 10 000 точек на входной канал |
| Послесвечение |
Цифровое послесвечение, имитирующее аналоговый эффект затухания осциллограммы |
| Сравнение осциллограмм |
Сопоставление с опорной осциллограммой с автоматическим тестированием соответствия |
| Характеристики цифрового мультиметра |
| Входы мультиметра (также используются для внешней синхронизации в режиме осциллографа) |
4-мм разъемы типа «банан», полностью изолированные от входов и заземления осциллографа |
| Максимальное разрешение: |
5 000 отсчетов |
| Режимы измерений: |
Vdc, Vac rms, Vac + dc rms, сопротивление, непрерывность, тест диодов, ток (через клещи или шунт), температура єC или єF (с дополнительно приобретаемым преобразователем) |
| Памят |
|
| Экран + настройки: 30 |
| Запись: 10 |
| Дисплей |
цветной ЖК-дисплей с диагональю 153 мм, с быстрым обновлением |
| Условия хранения и эксплуатации |
| Рабочая температура |
от 0 до 40 єC (с аккумулятором) |
| от 0 до 50 єC (без аккумулятора) |
| Температура хранения |
от –20 до 60 °C |
| Рабочая высота |
До 2 000 м для КАТ. IV 600 В, КАТ. III 1000 В |
| До 3 000 м для КАТ. III 600 В, КАТ. II 1000 В |
| Характеристики безопасности |
| Электробезопасность |
1000 В КАТ. III/600 В КАТ. IV (EN61010-1) |
| Механические и другие характеристики |
| Размер |
270 x 190 x 70 мм |
| Масса |
2,2 кг |
| Гарантия |
3 года на прибор, 1 год на аксессуары |
| Литий-ионный аккумулятор |
Четырехканальные модели 190-XX2: в комплект входит аккумулятор BP291 4 800 мА•ч (до 7 часов работы). |
| Аксессуары в комплекте |
| Двухканальные модели |
Наборы пробников VPS410 (один красный, один синий) |
| Набор безопасных тестовых проводников TL175 TwistGuard™ (красный и черный) |
| Зарядное устройство/адаптер питания BC190 |
| Литий-ионный аккумулятор BP290 2 400 мА•ч |
| Ремешок на руку (прикреплен к прибору) |
| Плечевой ремень |
| Компакт-диск с руководствами пользователя на нескольких языках |
| Демонстрационный пакет ПО FlukeView ScopeMeter (с ограниченной функциональностью) |
| Кабель USB |
| Гарантия |
3 года на прибор, 1 год на аксессуары |
