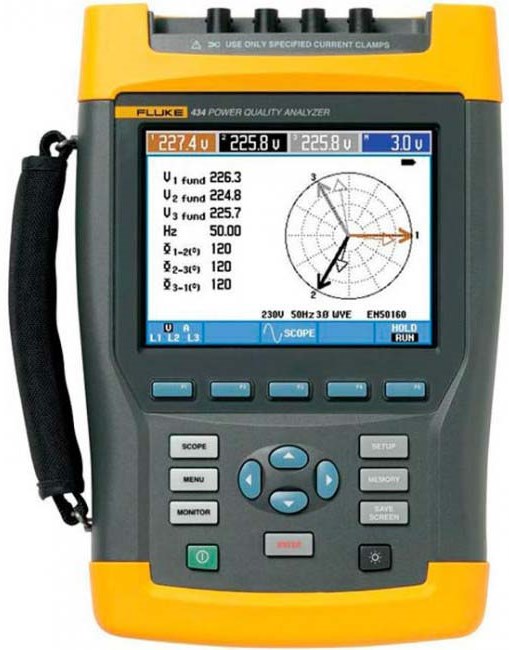

Анализатор качества электроэнергии Fluke 434 II

	Для увеличения нажмите на картинку

Инструкция Fluke 434 II

Fluke 434 II — один из лучших трехфазных анализаторов качества электрической энергии среди тех, которые есть сегодня на рынке. Он помогает спрогнозировать, обнаружить, избежать и устранить все возможны проблемы, которые могут иметь место в трехфазных и однофазных системах энергоснабжения. Кроме того, Fluke 434 II позволяет осуществлять замер параметров электроэнергии, а это помогает заметно сократить энергопотребление и увеличить срок службы оборудования.

Унифицированные измерения мощности

Еще не так давно только расчет того, сколько электроэнергии было потеряно во время неполадок в энергоснабжении, могли производить только эксперты. Они же могли рассчитать стоимость потерь. Правда, такие расчеты были затратными. Новые анализаторы от компании Флюк можно использовать в качестве портативного инструмента, который поможет в расчете потерянной мощности и расчете того, во сколько обошлись такие потери.

Данная линейка приборов компании Fluke позволяет осуществляться следующие замеры:

• Стандартные значения электроэнергии, а также параметры IEEE 1459-2000
• Детальный анализ энергопотерь
• Анализ разбалансировки

Все эти унифицированные замеры качества электрической энергии при необходимости можно совместить с информацией о специфике производства, что позволит максимально точно рассчитать общие затраты на потерянную энергию.

Определение эффективности инверторов мощности

Инверторы мощности позволяют получать переменный ток и преобразовывать его в постоянный ток и наоборот. В основе систем электроснабжения за счет солнечной энергии лежит инвертор, который преобразует постоянный ток, полученный от солнца, в переменный ток. Инверторы могут терять энергию, раз за разом и поэтому нуждаются в тестировании. Сравнив входящую мощность и выходящую можно проверить эффективность системы. Все приборы Fluke 434 серии II могут измерять переменный и постоянный ток и определять, как много мощности потеряно в процессе преобразования.

Расширенные возможности анализа полученных данных

Измерители качества электроэнергии Fluke 434 серии II позволяют анализировать измерения двумя методами. Функции курсора и масштабирования могут быть использованы для анализа данных прямо на дисплее. В дополнение к этому, полученные данные могут быть перенесены на персональный компьютер, а благодаря включенному в комплект прибора программному обеспечению, выполнять аналитику и формировать отчеты. Данные измерений могут быть экспортированы в другие программы. Прибор может сохранять сотни сетов измерений и показаний дисплея для использования при формировании отчета.
Несмотря на вышесказанное, эта линейка приборов очень проста в использовании. Заводские установки и легкие в понимании иллюстрации делают измерения качества электроэнергии очень простыми. Дисплей высокого разрешения обновляется каждые 200 мс и показывает кривые, а так же цветные диаграммы. Цветовые диаграммы поддерживаются для всех трехфазных и однофазных конфигураций.

Приборы измеряют всё: True RMS, пиковое и действующее напряжение, провалы и перегрузки, переходные процессы, перебои мощности и её потребление, пиковую нагрузку, до 50 -й гармоник.

Логгер данных

Конфигурируемая пользователем возможность записи минимальных, максимальных и средних значений для 150 различных параметров на всех трех фазах и заземлениях. Достаточно памяти позволяет записывать по 600 параметров с разрешением в 10 секунд в течении целого года. Или получать более маленькие пакеты данных с разрешением 0.25 секунд. Функция логгера данных может быть быстро включена посредством нажатия клавиши LOGGER, а далее следует просто выполнять очень простую пошаговую установку для получения важных для вас измерений.

Системный монитор: общий экран показания качества энергоснабжения

Режим MONITOR показывает на экране параметры напряжения, гармоник, изменения напряжения, разбалансировки, частоту, искажения, вспышки. Таблицы с цветовыми кодами четко показывают, какие параметры удовлетворяют, а какие выходят за рамки нормы. В режиме MONITOR, можно переключатся на любой из параметров, и посмотреть на динамику его изменения.

Создание отчетов и просмотр графиков с помощью программного обеспечения Fluke Power Log

Программное обеспечение специально разработано для быстрого просмотра записанных данных. Вы можете просматривать записанные параметры и динамику их изменения, а так же сгенерировать профессиональный отчет автоматически, с помощью кнопки report writer, или скопировать и вставить изображения в отчетный документ вручную. Вы можете легко управлять отображаемыми данными в отчете посредством выбора временного интервала и интересующих параметров.

Технические характеристики

Технические характеристики анализатора качества электроэнергии Fluke 434 II

Комплект поставки Fluke 434 II
