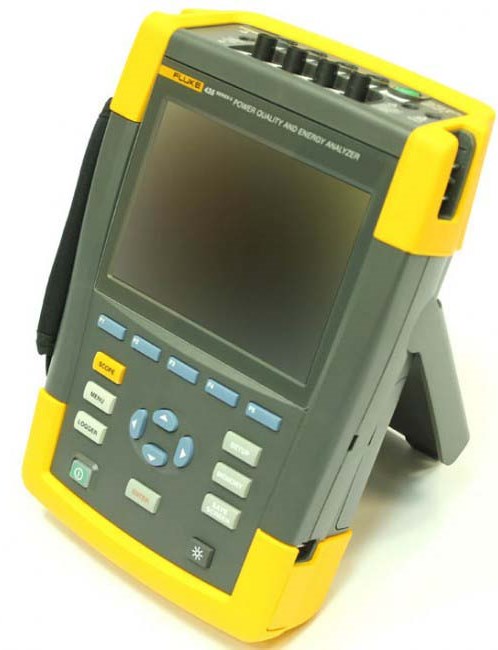

Анализатор качества электроэнергии Fluke 435-II
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 435-II
Рекламный буклет Fluke 435-II
Расширенные функции качества электроэнергии, беспрецедентные возможности анализа качества электроэнергии.
Анализатор качества электроэнергии Fluke 435 II следует рассматривать как страховку. Неважно что происходит на вашем предприятии, с моделью 435 II вы всегда будете подготовлены к этому.
- Эффективность инвертора мощности. Fluke 435-II предлагает возможность измерять одновременно выходную мощность переменного тока и входную мощность постоянного тока для электроники силовых систем (используются для этого измерительные клещи постоянного тока).
- Сбор данных PowerWave. Fluke 435-II выполняет с высокой скоростью сбор данных по среднеквадратичным значениям. Он показывает полупериод и форму сигнала, характеризующие динамику электрических систем (переключение на ИБП, пуск генератора и т. д.).
- Калькулятор потерь энергии. Fluke 435-II может измерять классическую активную и реактивную мощности. Расчет дисбаланса и мощности гармоник позволяет определить стоимость теплопотерь.
- Устранение проблем в режиме Real Time. Fluke 435-II предлагает пользователю возможность анализировать тенденции, используя указатели и средства увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Fluke 435-II соответствует стандартам безопасности для использования на технологическом входе (600 В IV/1000 В III).
- Измерение всех трех фаз и нейтрали. Fluke 435-II имеет в комплекте четыре датчика измерения тока и удлиненный гибкий кабель для проникновения в труднодоступные места.
- Автоматический анализ тенденций. Fluke 435-II всегда автоматически записывает каждое измерение.
- Мониторинг системы. На одном экране Fluke 435-II отображается сразу 10 параметров качества электроэнергии, что соответствует стандарту качества энергии EN50160.
- Функция регистрации. Fluke 435-II предлагает пользователю выполнить настройку для любых условий тестирования, так как имеет память на 600 параметров с интервалами, которые определяет пользователь.
- Просмотр графиков и генерация отчетов. Fluke 435-II имеет в комплекте специальное ПО для анализа.
- Время работы от аккумулятора. Fluke 435-II имеет время автономной работы около 7 часов. Такое большое время работы предлагает литий-ионный аккумулятор.
Технические характеристики
| |
Модель |
Диапазон измерений |
Разрешение |
Точность |
| Вольт |
| Среднеквадратичное напряжение (переменное+постоянное) |
435-II |
1–1000 В — между фазой и нейтралью |
0,01 В |
± 0,1% от номинального напряжения*** |
| Пиковое напряжение |
|
1–1400 В пикового напряжения |
1 В |
5% от номинального напряжения |
| Коэффициент амплитуды напряжения (CF) |
|
1,0 > 2,8 |
0.01 |
± 5 % |
| В (среднекв. знач.) ½ |
435-II |
|
0,1 В |
± 0,2% от номинального напряжения |
| Vfund (основное напряжение) |
435-II |
|
0,1 В |
± 0,1% от номинального напряжения |
| Амперы (погрешность за исключением погрешности клещей) |
| Амперы (переменный+постоянный ток) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| А (пиковый ток) |
i430-Flex |
8400 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
| 1 мВ/А |
5500 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
| Коэффициент амплитуды тока (CF) |
|
1–10 |
0.01 |
± 5 % |
| А (среднекв. знач.) ½ |
i430-Flex 1x |
5–6 000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
| i430-Flex 10x |
0,5–600 A |
0,1 В |
± 1% ± 10 ед.мл.разр. |
| 1 мВ/А 1x |
5–2000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
| 1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 1% ± 10 ед.мл.разр. |
| Afund (ток основной частоты) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
| i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
| 1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
| Гц |
| Гц |
Fluke 435 @ при 50 Гц номинально |
42,500–57,500 Гц |
0,001 Гц |
± 0.01 Гц |
| Fluke 435 при 60 Гц номинально |
от 51,000 Гц до 69,000 Гц |
0,001 Гц |
± 0,01 Гц |
| Питание |
| Ватты (В-А, вар) |
i430-Flex |
макс. 6 000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
| 1 мВ/А |
макс. 2000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
| Коэффициент мощности (Cos j/DPF) |
|
0–1 |
0.001 |
± 0,1% при номинальных условиях нагрузки |
| Энергия |
| кВт-ч (кВА-ч, квар-ч) |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 ед.мл.разр. |
| Потери энергии |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 одиночных импульсов, за исключением точности сопротивления |
Технические характеристики анализатора качества электроэнергии Fluke 435 II
| Частотный диапазон Гц |
50...60 |
| Память кб |
8 Гб |
| Интерфейс |
мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента |
| Дисплей |
ЖКД, 320 x 240 |
| Внешние условия %/°C |
0 +50 |
Комплект поставки Fluke 435-II
| 1. |
Fluke 435-II |
| 2. |
Адаптер питания BC430; Карта памяти SD объемом 8 ГБ |
| 3. |
Набор переходников с вилками международных образцов |
| 4. |
BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов) |
| 5. |
Измерительный провод TLS430 и набор зажимов типа |
| 6. |
Зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки |
| 7. |
i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей |
| 8. |
PowerLog на компакт-диске (содержит руководства оператора в формате PDF) |
| 9. |
USB-кабель A-B мини |
|
