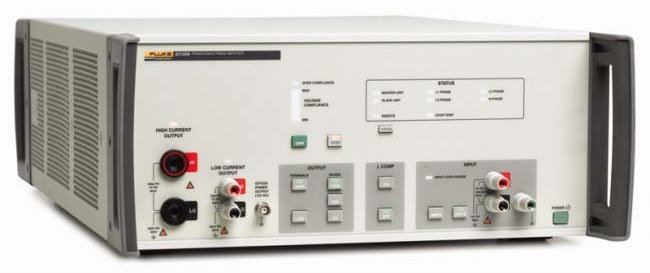

Электрический калибратор Fluke 52120A
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 52120A
Fluke 52120A представляет собой усилитель тока, управляемый напряжением. Позволяет выполнять тестирование и калибровку на всем диапазоне тока эталонов электропитания, приборов измерения мощности и электроэнергии, анализаторов качества электроэнергии (PQ), сильноточных токоизмерительных клещей и поясов Роговского.
Прибор Fluke 52120А разработан специально для пользователей, испытывающих затруднения с калибровкой имеющегося тестового оборудования в силу ограничений на величину выходного тока, на величину погрешности и допустимых параметров нагрузки.
Усилитель тока, управляемый напряжением модель 52120A от компании Fluke обеспечивает постоянный ток до 100А и переменный ток до 120 А с точностью до 140 ppm. Применение дополнительных катушек позволяет создавать выходной ток 3000 А или 6000 А.
Три устройства Fluke 52120А, соединенных параллельно, могут обеспечивать выходной ток до 360 А. Возможность работы с индуктивными нагрузками 1 мГн и напряжением 4,5 В при котором обеспечивается заданный выходной ток, создают широкий спектр возможных приложений
Усилитель тока Fluke 52120А работает со следующими устройствами:
многофункциональные калибраторы Fluke 5502A/5502E, Fluke 5522A, Fluke 5080A, Fluke 5700A и Fluke 5720A
любой калибратор, генератор сигналов или источник питания, способный обеспечивать на выходе 2 В или 200 мА постоянного или переменного тока
Функциональные возможности усилителя тока Fluke 52120A:
наилучшая точность усилителя в отрасли: 140 ppm для переменного тока (при использовании с эталоном электрической мощности Fluke 61XXA), 150 ppm для постоянного тока (при использовании с калибратором постоянного тока или низкой частоты), 350 ppm для переменного тока (при использовании с калибратором постоянного тока или тока низкой частоты)
частота до 10 кГц
напряжение под нагрузкой: 4,5 В при 120 А
допустимая индуктивная нагрузка: 1 мГн
выходные диапазоны: 2 A, 20 A, 120 A
входные диапазоны: 2 В или 200 мА (полн. диап.) для диапазонов 2 А и 20 А; 1,2 В или 120 мА (под. диап.) для диапазона 120 А
параллельный режим: 2 или 3 устройства, до 360 А в одной фазе
вспомогательные катушки: катушка с 25 витками для тока 3000 А и катушка с 50 витками для 6000 А управляющая связь с прибором Fluke 6105A/6100B
удаленное управление по шине GPIB
Технические характеристики
| Рабочие пределы |
|
| Выходные диапазоны |
2 A, 20 A, 120 A (100 A для постоянного тока) |
| Диапазон входного тока |
200 мА, 200 мА, 120 мА (100 мА для постоянного тока) |
| Коэффициент усиления по току |
10, 100, 1000 |
| Диапазон входного напряжения |
2 В, 2 В, 1,2 В (1,0 В для постоянного тока) |
| Активная межэлектродная проводимость |
1,10,100 См |
| Частота |
до 10 кГц |
| Максимальное выходное напряжение при заданном токе |
4,5 В ср. в. (6,4 В пик.) |
| Допустимая индуктивная нагрузка: |
1 мГн |
| Развязка между токовым выходом и землей |
600 В ср. кв., 850 В пик., от 0 до 850 Гц |
| Характеристики точности |
|
| Точность для переменного тока, режим обратной связи с прибором 6105A |
до 140 миллионных долей |
| Точность для постоянного тока, автономный режим |
до 160 миллионных долей |
| Точность для переменного тока, автономный режим |
до 350 миллионных долей |
| Погрешность фазового угла |
0,006° |
| Смещение фазового угла, зависящее от нагрузки |
<0,001° при 60 Гц |
| Общие технические характеристики |
|
| Диапазон входного напряжения |
от 100 до 240 В с флуктуацией ±10 % |
| Динамическая перегрузка по напряжению |
устойчивость к выбросам напряжения; IEC 60364-4-443, категория II |
| Частота |
47–63 Гц |
| Максимальная потребляемая мощность |
< 1500 ВА |
| Габариты, с опорами (В x Ш x Д, мм) |
192 x 432 x 645 мм |
| Габариты, без опор (В x Ш x Д, мм) |
178 x 432 x 645 мм |
| Масса |
25 кг |
| Соответствие стандартам |
Прибор разработан в соответствии со стандартами EN 61010-1: 2010, CAN/CSA 22.2 No 61010.1-04, ANSI/UL 61010-1:2004, EN 61326-1:2006 CE (маркировка), CSA (включено в перечень) |
| Рабочая температура |
от 5 до 35 °C |
| Диапазон температур калибровки |
от 16 до 30 °C |
| Время прогрева |
1 ч |
| Максимальная относительная влажность при эксплуатации (без конденсации) |
< 80 % при температуре от 5 до 31 °C с линейным понижением до 50 % при температуре 35 °C |
| Рабочие высоты |
от 0 до 2 500 м |
| Ударо- и вибростойкость |
MIL-PRF-28800F class 3 |
| Доверительный уровень характеристик |
99 % |
|
