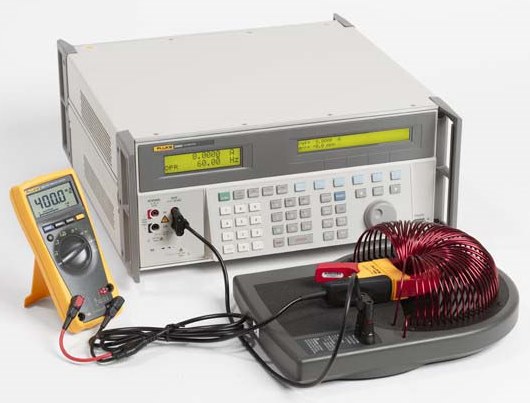

Для одного калибровочного устройства прибор Fluke 5500E обладает впечатляющим диапазоном выходных параметров. Эти параметры включают напряжения постоянного и переменного тока до 1020 В, силу постоянного и переменного тока до 550 A (с помощью дополнительной токовой катушки на 50 витков, 5500A/COIL) и плавнорегулируемые значения сопротивления величиной до 330 МОм.
Универсальный калибратор Fluke 5500E также обеспечивает плавно-регулируемое емкостное сопротивление величиной до 1,1 мФ. Для калибровки температуры предлагается моделирование термопар и терморезисторов, имеется функция измерения сигналов термопар. Прибор также генерирует синтезированную расширенную синусоиду полосы пропускания, усеченную синусоиду, сигналы треугольной и квадратной формы.
Предназначен для поверки / калибровки следующих типов приборов:
| Напряжение постоянного тока |
Диапазон: от 0 до ± 1020V |
| Лучшие 1 год Спецификация: ± 50 промилле установки |
| Постоянный ток |
Диапазон: от 0 до ± 11А |
| Лучшие 1 год Спецификация: ± 0,01% от установленного значения |
| Сопротивление |
Диапазон: от 0 до 3.29.999 МОм |
| Лучшие 1 год Спецификация: ± 0,009% от установленного значения |
| Напряжение AC |
Диапазон: 1 мВ до 1020V 10 Гц до 500 кГц, синус |
| Лучшие 1 год Спецификация: ± 0,03% от установленного значения |
| Переменный ток |
Диапазон: от 29 мА до 11А от 10 Гц до 10 кГц, синус |
| Лучшие 1 год Спецификация: ± 0,06% от установленного значения |
| Емкость |
Диапазон: от 0,33 нФ до 1,1 мкФ |
| Лучшие 1 год Спецификация: ± 0,25% от установленного значения |
| Источник термопар и измерения |
Диапазон: от -250 ° С до +2316 ° C (11 типов) |
| Лучшие 1 год Спецификация: ± 0,14 ° C установки |
| Источник RTD |
Диапазон: от -200 ° С до +630 ° C (8 типов) |
| Лучшие 1 год Спецификация: ± 0,03 ° C установки |
| Частота |
Диапазон: от 0,01 Гц до 2,0 МГц |
| Лучшие 1 год Спецификация: ± 25 промилле установки |
| Общие технические условия |
| Время прогрева |
Два раза с момента последней разогреться, максимум до 30 минут |
| Время установления |
Менее 5 секунд для всех функций и диапазонов за исключением указанных |
| Стандартные интерфейсы |
IEEE-488 (GPIB), RS-232, 5725A (только 5500E) |
| Температурах |
Рабочая: от 0 ° C до 50 ° C |
| Калибровка: (Тпр): 15 ° C до 35 ° C |
| Хранение: -20 ° C до 70 ° C |
| Температурный коэффициент |
Температурный коэффициент для температуры снаружи Tcal ± 5 ° С составляет 10% от 90-дневной спецификации (или 1 год, в зависимости от обстоятельств) в ° C |
| Относительная влажность |
Операционная система: <80% до 30 ° C, <70% до 40 ° C, <40% до 50 ° C |
| Хранение: <95%, без конденсации |
| Высота |
Эксплуатация: 3050 м (10000 футов) максимальная |
| нерабочем состоянии: 12200 м (40000 футов) максимум |
| Безопасность |
Разработан в соответствии с IEC 1010-1 (1992-1); ANSI/ISA-S82.01-1994; CAN/CSA-C22.2 номер 1010.1-92 |
| Аналоговый Низкая изоляция |
20V |
| EMC |
Разработан в соответствии с части 15 Правил FCC |
| Линии электропередачи |
Напряжение в сети (по выбору): 100В, 120В, 220В, 240В |
| Частота: от 47 до 63 Гц |
| Напряжение в сети :: Изменение ± 10% об линия установка напряжения |
| Потребляемая мощность |
300 ВА |
| Размеры |
Высота: 17,8 см (7 дюймов), стандартный шаг стойки, |
| плюс 1,5 см (0,6 дюйма), ноги на нижней части блока |
| ширина: 43,2 см (17 дюймов), стандартная ширина стойки |
| Глубина: 47,3 см (18,6 дюйма) Общая |
| Вес (без опций) |
20 кг (44 фунтов). |
| Абсолютное определениенеопределенности |
5500E, 5500A и 5520A спецификации неопределенности включают стабильность, температурный коэффициент, линейность, Регулирование линии и нагрузки, а также отслеживание внешних стандартов, используемых для калибровки. Вам не нужно ничего добавлять, чтобы определить общую неопределенность вашего калибратора для указанной температурной области. |
| Спецификация интервал доверия |
> 99% |
