Электрический эталон Fluke 5790A

Для увеличения
нажмите на картинку

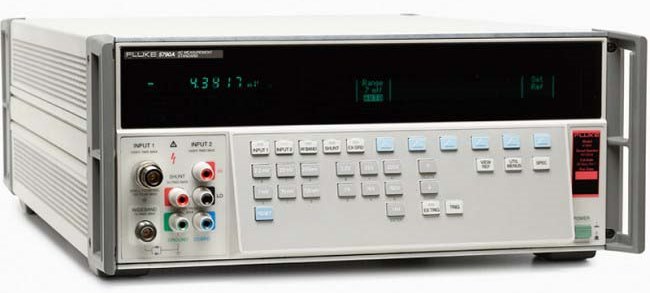

Электрический эталон Fluke 5790A

Инструкция Fluke 5790A


Fluke 5790A - Эталон для измерения переменного тока

5790A представляет собой полностью автоматизированный измерительный эталон напряжения переменного тока, разработанный для наиболее требовательных задач калибровки. Он сочетает в себе точность термоэлектрического эталона-переносчика и удобство использования цифрового мультиметра. Погрешность измерения абсолютного значения напряжения переменного тока составляет всего лишь ± 24 ppm (один год, 23 ± 5 °C). 5790A разработан для полного соответствия требованиям проверки по напряжению переменного тока и ширине полосы калибраторов 5700A и 5500A, а также других калибраторов, усилителей, таких как 5725A и 5205A, эталонов-переносчиков и вольтметров переменного тока.

5790A охватывает диапазон напряжения переменного тока от 700 мкВ до 1 000 В и диапазон частот от 10 Гц до 1 МГц. Дополнительный широкополосный модуль напряжения расширяет диапазон частот до 30 МГц для соответствия требованиям калибровки Fluke 5700A, 5720A и серии 5100.

5790A также совместим с токовыми шунтами A40 и A40A, которые позволяют проводить измерения эталона-переносчика переменного/постоянного тока до 20 А.

5790A может использоваться самостоятельно или как эталон-переносчик с внешним источником напряжения постоянного тока. В обоих случаях, обычно утомительные переключения и расчеты выполняются 5790А автоматически, а результирующая разность между переменным и постоянным током отображается непосредственно на удобном вакуумном люминесцентном дисплее.

Технические характеристики

Измерение напряжения переменного тока Диапазон:  от 700 мкВ до 1000 В
   от 10 Гц до 1 МГц
Наилучшая одногодичная спецификация:  ± 24 миллионные доли
Широкополосное измерение Диапазон:  от 700 мкВ до 7 В
   от 10 Гц до 30 МГц
Наилучшая одногодичная спецификация:  ± 0,35 %
Время прогрева    30 мин
Относительная влажность Эксплуатация:  45 % при 50 °C; 75 % при 45 °C; 95 % при 30 °C
Хранение:  < 95 % без конденсации
Высота над уровнем моря Эксплуатация:  3050 метров
Хранение:  12 200 метров
Температурный режим Эксплуатация:  от 0 до 50 °C
Калибровка:  от 15 до 35 °C
Температура хранения    от –40 до 70 °C
ЭМП/РЧП    Отвечает требованиям FCC Part 15 Subpart B, Class B; VDE 0871, Class B; ESD: EIA PN-1361. Выброс: ANSI C62.41-1980, Category A
Надежность    MIL-T-28800D, параграф 3.13.3
Сетевое питание    от 47 до 63 Гц; ± 10 % выбранного напряжения линии: 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В
Класс безопасности    Отвечает требованиям UL 1244, МЭК 348-1978, а также МЭК 1010 и CSA C22.2 № 231
Интерфейсы    RS-232C, IEEE-488
Максимальная потребляемая мощность    5790A: 95 ВА;
   с широкополосным модулем: 120 ВА
Размер Высота:  17,8 см стандартный размер стойки + 1,5 см
Ширина:  43,2 см
Глубина:  63 см
Масса    5790A: 24 кг; с широкополосным модулем: 24,5 кг
