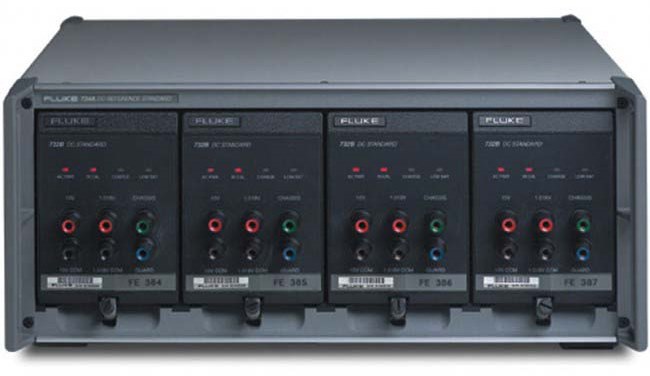

Электрический эталон Fluke 732B/734A
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 732B/734A
Модель 732В - это прямой эталон напряжения с выходами на 10 В и 1,018 В. С другой стороны, модель 732А _ это прямой эталон сравнения напряжения, который состоит из четырех блоков 732В, которые механически и электрически изолированы друг от друга и размещены в корпусе c монтажем в стойке.
Модель 732В основана на зарекомендовавшей себя технологии модели 732А компании Fluke. В настоящее время они тысячами используются по всему миру для различных применений - от поддержки эталонов институтов до переноса значений от национальных лабораторий или массивов переходов Джозефсона (Josephson Arrays).
Модель 734А спроектирована как первичный эталон напряжения для первичной и вторичной калибровки и метрологических лабораторий. Поскольку она состоит из четырех независимых эталонов, для существенного уменьшения накапливающихся с течением времени погрешностей эталонов могут быть использованы методы сличения эталонов и статистические методы.
В модели 734А каждый из четырех эталонов совершенно не связан механически или электрически с другими. Поскольку каждый блок 732 В полностью независим, его можно достать из 734А и использовать как портативный эталон для переноса значения от первичного эталона 734А до удаленного места обслуживания или производства.
Стабильность на длительных интервалах оптимизируется для выхода на 10 В со стабильностью ±1,6 ppm в год и 0,7 ppm за 90 дней. Выход на 1,018 В рассчитан на использование на более кратких интервалах и имеет стабильность 0,8 ppm за 30 дней. Каждый выход на 10 В может подавать до 12 мА тока для упрощения работы с измерительной аппаратурой как модель 5700А - с низким выходным импедансом. С помощью модели 734А необыкновенно просто установить в вашей лаборатории дробный в частях на миллион эталон. С течением времени, с частыми сличениями и регулярной калибровкой вы можете снизить погрешность вашего блока 734А на три порядка или более.
Каждый эталон имеет малые размеры и вес, высокую выносливость и идеально транспортируется. Длительная продолжительность работы аккумулятора, 72 часа, позволяет транспортировать модель 732В на большие расстояния во включенном состоянии. Дополнительный внешний аккумулятор и зарядное устройство продлевают срок питания от аккумулятора ещё больше - более чем на 130 часов.
Технические характеристики
|
Выходной 732B
|
|
10V
|
|
День 30 Спецификация:
|
± 0,3 промилле
|
|
1 год Спецификация:
|
± 1,6 промилле
|
|
|
1.018V
|
|
День 30 Спецификация:
|
± 0,8 промилле
|
|
1 год Спецификация:
|
N / A
|
|
|
Общие технические условия 732B
|
|
Температура
|
|
|
15 ° C до 35 ° C, работая; -51 ° C до 71 ° C, при хранении (с внутренним аккумулятором выключен)
|
|
|
Относительная влажность
|
|
|
<95% до 30 ° C, <75% до 35 ° С, без конденсации
|
|
|
Высота
|
|
|
Вибрация
|
|
|
Согласно MIL-T-28800, тип III, класс 5, стиль E
|
|
|
Безопасность
|
|
|
Предназначен для IEC 348, 2-е издание, 1978 и ANSI/ISA-S82 и UL1244, 2-е издание 1980, CSA C22.2 № 231 и IEC 1010
|
|
|
Калибровка Документация
|
Доклады калибровки являются необязательными
|
|
Размер
|
|
|
--------
|
|
732B DC Стандарт:
|
13,4 см х 9,8 см Ш х 40,6 см D (5,28 в х 3,86 х 15,98 W в D)
|
|
|
--------
|
|
732B-7001 Внешняя батарея и зарядное устройство:
|
13,4 см х 9,8 см Ш х 40,6 см D (5,28 в х 3,86 х 15,98 W в D)
|
|
|
|
|
|
Вес
|
|
|
--------
|
|
732B DC Стандарт:
|
5,91 кг (13 фунтов).
|
|
|
---------
|
|
732B-7001 Внешняя батарея и зарядное устройство:
|
5,45 кг (12 фунтов).
|
|
|
|
|
|
Питание, время автономной работы
|
|
732B DC Стандарт:
|
100В, 120В, 220В, 240В переменного тока ± 10%, 50 Гц до 60 Гц; 66W макс. Внутренняя свинца 12V кислота, гелевым электролитом аккумулятор работает в течение 70 часов при 23 ° C при полной зарядке. Скрипящая обвиняемого постоянно, когда внешнему источнику переменного тока применяется.
|
|
|
--------
|
|
732B-7001 Внешняя батарея и зарядное устройство:
|
100В, 120В, 220В, 240В переменного тока ± 10%, 50 Гц до 60 Гц; 66W макс. Внутренняя свинца 12V кислота, гелевым электролитом аккумулятор работает в течение 70 часов при 23 ° C при полной зарядке. Скрипящая обвиняемого постоянно, когда внешнему источнику переменного тока применяется.
|
|
|
Выходной 734A
|
|
10V
|
|
День 30 Спецификация:
|
± 0,3 промилле
|
|
1 год Спецификация:
|
± 1,2 промилле
|
|
|
1.018V
|
|
День 30 Спецификация:
|
± 0,8 промилле
|
|
1 год Спецификация:
|
N / A
|
|
|
Общие технические условия 734A
|
|
Температура
|
|
|
15 ° C до 35 ° C, работая; -51 ° C до 71 ° C, при хранении (с внутренним аккумулятором выключен)
|
|
|
Относительная влажность
|
|
|
<95% до 30 ° C, <75% до 35 ° С, без конденсации
|
|
|
Высота
|
|
|
Вибрация
|
|
|
Согласно MIL-T-28800, тип III, класс 5, стиль E
|
|
|
Безопасность
|
|
|
Предназначен для IEC 348, 2-е издание, 1978 и ANSI/ISA-S82 и UL1244, 2-е издание 1980, CSA C22.2 № 231 и IEC 1010
|
|
|
Калибровка Документация
|
Доклады калибровки являются необязательными
|
|
Размер
|
|
734а DC норма:
|
17,8 см х 43,2 см Ш х 50,3 см D (7 в 17 х Ш х В 19,8 в D) (с ручками)
|
|
|
--------
|
|
732B DC Стандарт:
|
13,4 см х 9,8 см Ш х 40,6 см D (5,28 в х 3,86 х 15,98 W в D)
|
|
|
--------
|
|
732B-7001 Внешняя батарея и зарядное устройство:
|
13,4 см х 9,8 см Ш х 40,6 см D (5,28 в х 3,86 х 15,98 W в D)
|
|
|
Вес
|
|
734а DC норма:
|
29 кг (65 фунтов).
|
|
|
--------
|
|
732B DC Стандарт:
|
5,91 кг (13 фунтов).
|
|
|
---------
|
|
732B-7001 Внешняя батарея и зарядное устройство:
|
5,45 кг (12 фунтов).
|
|
|
Питание, время автономной работы
|
|
732B DC Стандарт:
|
100В, 120В, 220В, 240В переменного тока ± 10%, 50 Гц до 60 Гц; 66W макс. Внутренняя свинца 12V кислота, гелевым электролитом аккумулятор работает в течение 70 часов при 23 ° C при полной зарядке. Скрипящая обвиняемого постоянно, когда внешнему источнику переменного тока применяется.
|
|
|
--------
|
|
732B-7001 Внешняя батарея и зарядное устройство:
|
100В, 120В, 220В, 240В переменного тока ± 10%, 50 Гц до 60 Гц; 66W макс. Внутренняя свинца 12V кислота, гелевым электролитом аккумулятор работает в течение 70 часов при 23 ° C при полной зарядке. Скрипящая обвиняемого постоянно, когда внешнему источнику переменного тока применяется.
|
|
|
