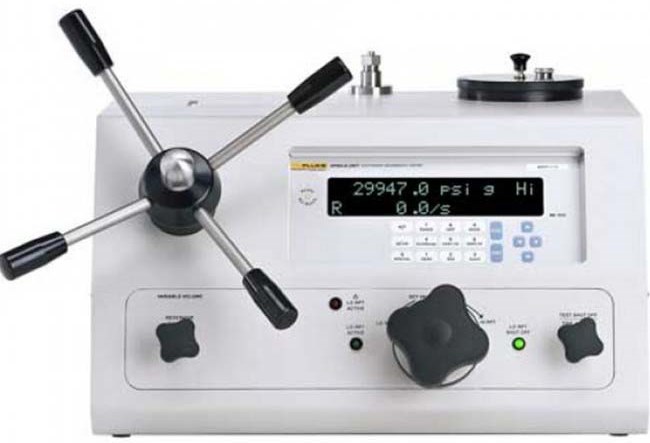

Настольный грузопоршневой манометр Fluke E-DWT-H

Для увеличения
нажмите на картинку
Настольный грузопоршневой манометр Fluke E-DWT-H

Современная альтернатива традиционному грузопоршневому манометру

E-DWT-H открывает новые возможности калибровки, в отличие от грузопоршневого манометра, совершенствуя процесс калибровки гидравлического давления. E-DWT-H представляет собой электронный калибратор, предназначенный для замены механических поршневых и грузопоршневых манометров. Будучи более простым в эксплуатации, данное устройство является альтернативой калибровке при помощи грузопоршневых манометров и предназначено для использования в лабораториях, мастерских и в цеховых условиях для проведения калибровки и испытаний. Эта полноценная система для калибровки гидравлического давления сочетает удобство и точность непрерывных электронных измерителей давления реального времени с простотой управления ручной системой генерации постоянного давления. Годичная погрешность измерений с помощью E-DWT-H составляет ± 0,02 % от показаний в диапазоне до 200 МПа. Устройство можно настроить таким образом, чтобы оно обеспечивало заданную погрешность как во всем диапазоне, так и в диапазоне, составляющем 1 % от полного. Встроенная управляющая аппаратура и блок генерации давления позволяют оператору заполнить испытываемую систему и точно установить давление в пределах всего диапазона без каких-либо сложных операций.

Широкий охват работ

Модель E-DWT-H дает возможность проводить калибровку и тестирование обширного набора приборов для измерения давления, включая:

  • аналоговые манометры;
  • преобразователи;
  • калибраторы;
  • датчики;
  • передающие устройства.

Функция AutoTest™ дает возможность операторам E-DWT быстро определять тестовые точки и корректировать все зависимые от диапазона настройки вызовом единственной функции.
Тесты разрешения и стабильности, используемые в RPM4-E-DWT, устанавливаются в соответствии с диапазоном тестируемого устройства. Также устанавливается параметр «Верхний предел», служащий для выдачи предупреждений о выходе за рамки диапазона и защиты от чрезмерного давления. Во время выполнения автоматических тестов с помощью функции AutoTest оператору предлагается задать последовательность контрольных точек. Сохраненные в RPM4-E-DWT данные испытаний доступны впоследствии для просмотра и загрузки. Настройка системы на типичное испытание производится быстро и просто. Для более сложных тестов имеется возможность сохранения и повторного использования настроек.

Эффективность калибровки, как у грузопоршневого манометра в сочетании с удобством цифрового измерительного устройства
E-DWT-H обеспечивает высокую точность измерений, низкий уровень погрешности и временную стабильность, свойственные грузопоршневым манометрам, освобождая при этом оператора от необходимости следить за деталями типа поршней, грузов, ручных насосов и соединительных трубок.

Гибкость, покрывающая широкий диапазон условий применения
Модель E-DWT-H – отличное решение, пригодное для использования в любой метрологической или калибровочной лаборатории, а также в условиях цеха. Устройство работает с калибровочной жидкостью Sebacate, минеральным маслом, жидкостью Skydrol® и др. Дополнительная батарея и набор для зарядки обеспечивают до восьми часов работы вдали от источника питания.

  • Отсутствует необходимость устанавливать и снимать различные веса для проведения калибровки.
  • Отсутствует необходимость коррекции по локальным значениям силы тяжести и температуры окружающей среды.
  • Отсутствуют смены поршневых цилиндров, переключение диапазонов Q-RPT происходит за считаные секунды.
  • Прибор нечувствителен к горизонтальному положению и вибрациям
  • Возможны точные установка и считывание любого значения давления, отсутствует ограничение шага, равное минимальному имеющемуся грузу.
  • Поддерживаются любые единицы измерения, в то время как при тестировании с помощью грузопоршневого манометра, как правило, единственной доступной единицей измерения является масса груза.
  • Оптимально подходит для случаев, когда требуется установка номинального давления непосредственно в тестируемом устройстве и последующее его измерение (например, при калибровке аналоговых манометров).
  • Имеются встроенные процедуры автоматического тестирования AutoTest и регистрации данных.
  • Поддерживается подключение к персональному компьютеру или ноутбуку для автоматизированного сбора данных.
  • Обеспечивается двухгодичный период калибровки при погрешности измерений ± 0,025 % от показаний.
  • Простая повторная калибровка без взаимной балансировки грузов. Допустима автоматизированная калибровка E-DWT-H с помощью программного продукта COMPASS® for Pressure.

Модель обладает всеми возможностями и характеристиками, которые вы хотели бы видеть в современном измерительном устройстве.

Точность и производительность

  • Одногодичная погрешность измерений ± 0,02 % от показаний от 10 % до 100 % с одним Q-RPT и от 1 % до 100 % с двумя Q-RPT.
  • Переменный объем с низким крутящим моментом позволяет генерировать давление до 200 МПа с минимальным физическим усилием.
  • Отдельный инструмент для точной настройки, обеспечивающей максимальный, прецизионный контроль за разрешением.
  • Пользовательское разрешение и пределы готовности, дающие возможность оптимизировать работы на основе спецификаций тестируемого устройства.
  • Клапан высокого давления и выпускной клапан защищают датчик низкого давления от перегрузки в то время, когда активен опорный датчик высокого давления.

Простота использования

  • Функция AutoRange служит для оптимизации измерений и настроек безопасности в конкретном диапазоне калибруемого прибора.
  • Простой возврат к нулю во время вентилирования при атмосферном давлении.
  • Простой индикатор готовности целевого давления с настраиваемыми пользователем критериями срабатывания для обеспечения воспроизводимости результатов различными операторами.
  • Отсутствие зависимости показаний от местной силы тяжести и температуры окружающей среды.
  • Имеется возможность установки и считывания величин давления в любых единицах измерения без перемещения грузов.
  • Встроенная система наполнения испытываемого устройства тестовой жидкостью и стравливания воздуха для обеспечения плавной работы.
  • Дополнительный ножной переключатель позволяет собирать данные без помощи рук при проведении автоматических испытаний.

Портативность

Автоматизация

Автоматизируйте сбор данных и управление калибровочным оборудованием с помощью ПО COMPASS® for Pressure.

E-DWT может выполнять автономные тесты и регистрировать их результаты. Данные испытаний могут быть переданы по интерфейсу RS232 устройства RPM4-E-DWT.

Имеющийся в RPM4-E-DWT интерфейс RS232 также можно использовать для управления E-DWT с помощью ПО COMPASS® for Pressure или пользовательских программ.

COMPASS® for Pressure является универсальным программным продуктом для калибровочных лабораторий, пригодным к проведению простых и сложных тестов с несколькими инструментами. Пользователь имеет возможность создавать отчеты в собственном формате. Данные могут быть экспортированы в ПО управления калибровкой Fluke MET/CAL® Plus.

Необходимая поддержка в нужную минуту
Службы калибровки, тестирования и ремонта Fluke призваны удовлетворить ваши запросы быстро и по доступным расценкам, сохраняя при этом непревзойденный уровень качества, который является отличительной особенностью нашей компании.

Калибровочные лаборатории Fluke аккредитованы Американской ассоциацией по аккредитации лабораторий (A2LA) и соответствуют руководству ISO 17025.

Компания Fluke Calibration имеет доступ к глобальным мощностям по калибровке и ремонту, что позволяет поддерживать ваше оборудование в наилучшем рабочем состоянии.

Если вам или вашему персоналу необходимо пройти обучение, компания Fluke Calibration предлагает широкий спектр обучающих курсов, охватывающих такие темы, как принципы и приемы калибровки, расширенные сведения о метрологии давления, калибровка потоков газа с помощью систем molbloc/molbox, настройка и работа с ПО обеспечения калибровки COMPASS® for Pressure, а также другие темы, касающиеся калибровки электрических величин, температуры и параметров ВЧ-фильтров.

Приверженность компании Fluke задачам поддержки также дает клиентам дополнительные преимущества, включающие приглашения на совещания и конференции пользователей ПО, периодические информационные рассылки по электронной почте и бюллетень компании Fluke Calibration.

  • Интерфейс RS232 обеспечивает автоматизированный сбор данных в реальном времени и составление отчетов в пользовательском формате с помощью ПО калибровки COMPASS® for Pressure.

Бесплатные обновления

Простые и бесплатные обновления встроенного программного обеспечения на флеш-памяти доступны на сайте:

  • Дополнительная аккумуляторная батарея обеспечивает до восьми часов автономной работы.
  • Все, что нужно для установки, измерения и считывания показаний давления, в одном компактном переносном устройстве.
  • Дополнительный транспортировочный чехол с ручками и колесиками позволяет перемещать устройство к месту полевых испытаний.
  • Прочная водозащищенная конструкция с местом под аксессуары.

Общие характеристики

Требования к электропитанию
Для RPM4-E-DWT: 12 В постоянного тока, 1,2 A
К источнику питания переменного и постоянного тока: от 100 до 240 В переменного тока, 50/60 Гц
Температурный диапазон
Хранение:  от – 20 до 70 °C
Эксплуатация:  от 10 до 40 °C
Относительная влажность
Хранение: от 0 до 100 %
Эксплуатация: от 0 до 70 %
Масса
1 Q-RPT: приблизительно 12 кг
2 Q-RPT: приблизительно 14 кг
Габариты
Площадь основания E-DWT 41,4 x 37,1 см (Ш x Г)
Высота E-DWT 26,9 см; 33,6 см для максимального значения переменного объема с высотой ручки
Диапазоны давления  Не более 200 МПа с эталонной камерой.
в зависимости от того,  Не более 100 МПа с камерой большого объема (-HV).
включен(ы) ли Q-RPT
в RPM4-E-DWT.
Рабочая среда Поставляемое изделие наполнено маслом (диэтилгексил себацинат) или сухим Стандартом E-DWT-H, совместимым с себацинатом, кремниевыми маслами, пропиленгликолем, полностью фторированными жидкостями, частично фторированными жидкостями, изопропиловым спиртом и дистиллированной водой. Дополнительно возможна подготовка к использованию с жидкостью Skydrol или минеральным маслом.
Емкость резервуара  300 куб. см
Рабочий объем камеры
Стандартный режим: 3 куб. см, не более 200 МПа
Высокий: 7 куб. см, не более 100 МПа
Рабочий объем пускового насоса  3,7 куб. см
Разъем тестируемого давления  DH500 (гнездо).
Примечание. Разъем DH500 состоит из сальника и манжеты для трубок 6 мм с коническим концом и левой резьбой, эквивалентных AE F250C, HIP HF4, 9/16-18 UNF и т. д.
Ограничения по давлению
Максимальное рабочее давление: Диапазон Hi Q-RPT монитора RPM4-E-DWT – 200 МПа с камерой эталонного изменяемого объема.
 100 МПа с камерой большого изменяемого объема.
Максимальное давление пускового насоса 700 кПа
Максимальное рабочее давление:  С Lo Q-RPT – диапазон Lo Q-RPT монитора RPM4-E-DWT.
Порты связи:  RS232 (COM1, COM2)
Измерение давления
Время прогрева  Рекомендованный интервал температурной стабилизации после холодного запуска – 15 мин.
Температурный диапазон нормальной эксплуатации  от 10 до 40 °C
Разрешение  Стандартное: 0,01 % от активного диапазона.
 Настраиваемые пользователем 1 миллионная доля от максимального значения Q-RPT или 10 миллионных долей от активного автоматически настраиваемого диапазона AutoRange (большее из двух значений).
Точность1  ± 0,018 % от показаний или 0,0018 % от диапазона Q-RPT (большее из двух значений).
Расчетная стабильность2
Один год: ±0,0075 % от показаний
Два года: ±0,015 % от показаний
Погрешность измерения3
Один год: ±0,02 % от показаний или 0,002 % от диапазона Q-RPT (большее из двух значений).
Два года: ±0,025 % от показаний или 0,0025 % от диапазона Q-RPT (большее из двух значений).

1. Комбинация линейности, гистерезиса и воспроизводимости. Точность не включает стабильность или погрешность калибровочной опорной точки.
2. Ожидаемый предел стабильности измерения модуля Q-RPT (k=2), исходя из регулярного использования функции AutoZero и краткосрочной стабильности между повторной установкой нуля.
3. Максимальное отклонение индикации Q-RPT от истинного значения приложенного давления, включающее точность, ожидаемую стабильность с повторной установкой нуля, температурные эффекты в диапазоне от 10 до 40 °C и неопределенность калибровки (предполагается погрешность установки опорной точки в пределах ±0,005 % от показаний, k=2), объединенные и расширенные (k=2) согласно руководству ISO по выражению неопределенности измерений.
