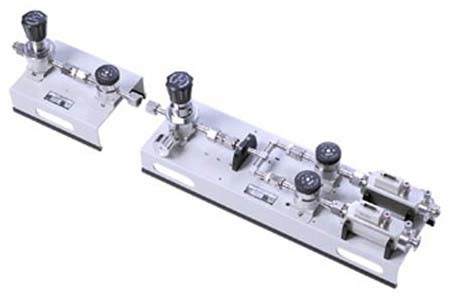

Модуль Fluke molstic-S

Для увеличения
нажмите на картинку
Модуль Fluke molstic-S

Инструкция Fluke molstic-S


Для элементов массового расхода molbloc-S

Модуль molstic-S™ обеспечивает инженерное решение практических проблем, связанных с монтированием элементов массового расхода molbloc-S®, подключением источника газа, регулировкой рабочего давления и подключением тестируемого устройства. В систему molstic-S размером 6,35 мм включается фильтр для защиты более мелких элементов molbloc-S от загрязнения. Компоненты наивысшего качества объединяются в удобный, компактный, модульный узел, гарантируя оптимальные рабочие характеристики системы molbloc®/molbox™.

Одноканальный molstic-S рассчитан на размещение одного элемента molbloc-S. Двухканальный модуль рассчитан на монтирование сразу двух элементов molbloc-S, позволяя использовать два диапазона без замены аппаратуры в ходе испытаний. Кроме того, выпускной канал этих двух элементов molbloc-S может быть включен параллельно при помощи расположенного ниже по течению тройника (номер по каталогу 401884) с целью расширения диапазона расхода при использовании двухканальной системы molbox1+.

Основным преимуществом модульной конструкции системы molstic-S является то, что она может использоваться для тестирования устройств как выше, так и ниже по потоку. Заказываемая отдельно регулируемая подставка для тестируемого устройства (номер по каталогу 401934) вмещает большие устройства, которые не подходят по размеру к системе molstic-S.

Система molstic-S доступна в исполнении с трубопроводами размером 6,35 мм или 12,7 мм. Размер 6,35 мм используется с элементами molbloc-S, имеющими маркировку 1E2-S и ниже, а размер 12,7 мм – с элементами в диапазоне от 2E2-S до 2E3-S. Все платформы molstic-S поставляются со встроенными отсечными клапанами/дросселями. Это позволяет тестировать утечку в системе и обеспечивает средства управления расходом (если этого требует тип тестируемого устройства). Отдельно заказываемые комплекты дросселей высокого разрешения могут устанавливаться в системе molstic-S размером 6,35 мм; это дает возможность более тонкого управления расходом.

ИСПОЛЬЗОВАНИЕ molstic-S

Поскольку система molbloc-S работает в режиме критического расхода, тестируемые устройства, имеющие возможность управлять расходом, должны устанавливаться выше системы molbloc-S, чтобы обеспечить это управление.

Устройства, которые должны калиброваться при атмосферном давлении, как правило, устанавливаются ниже системы molbloc-S. Модульность конструкции molbloc-S позволяет обеспечить это условие.

Регулирование давления подаваемого газа жизненно важно для защиты датчиков давления molbox. Поэтому рекомендуется, чтобы режим «только подача» системы molstic-S использовался выше тестируемых устройств, которые имеют возможность управления расходом, и чтобы опция регулятора снижения давления была установлена в molstic-S при калибровке устройств, работающих при атмосферном давлении. При желании в системе molstic-S для обеспечения управления давлением на выходе расположенных выше по потоку тестируемых устройств можно установить регулятор противодавления.

Габариты
molstic-S A B C D E
molstic-S одиночная, 6,35 мм 103,5 мм 182 мм 590 мм 600 мм
molstic-S одиночная, 12,7 мм 103,5 мм 182 мм 590 мм 600 мм
molstic-S двойная, 6,35 мм 103,5 мм 182 мм 590 мм 84 мм 600 мм
molstic-S двойная, 12,7 мм 103,5 мм 182 мм 590 мм 84 мм 600 мм
двойная, 6,35 мм с регулятором и тройником 103,5 мм 182 мм 590 мм 84 мм 750 мм
двойная, 12,7 мм с регулятором и тройником 103,5 мм 182 мм 590 мм 84 мм 875 мм
одиночная, 6,35 мм, с дросселем 103,5 мм 182 мм 590 мм 600 мм
двойная , 6,4 мм, с дросселем и тройником 103,5 мм 182 мм 590 мм 84 мм 875 мм
только подача, 6,35 мм 103,5 мм 182 мм 232 мм 280 мм
только подача, 12,7 мм, 103,5 мм 182 мм 232 мм 471 мм

Примечания по конфигурации

  • Каждая система molstic-S поставляется с трубками из чистого пенополиуретана длиной 50 см, обеспечивающими универсальность соединения тестируемого устройства и входного питающего трубопровода.
  • Все платформы molstic-S поставляются со встроенными отсечными клапанами/дросселями. Это позволяет тестировать утечку в системе и обеспечивает средства управления расходом (если этого требует тип тестируемого устройства).
  • Платформы molstic-S калибра 6,35 мм предназначены для использования с элементами molbloc-S 1E2-S и ниже. Платформы molstic-S калибра 12,7 мм предназначены для использования с элементами molbloc-S от 2E2-S до 2E3-S. Деталь с номером по каталогу 401935 может заменять впускной фланец системы molbloc-S калибра 12,7 мм для элементов с повышенным расходом, так чтобы они могли использоваться в системе molstic-S калибра 6,35 мм. Эта мера рекомендуется только для элемента 2E2-S системы molbloc-S с любым типом калибровки, или элемента 5E2-S с калибровкой при низком давлении.
  • Деталь с номером по каталогу 401936 может заменять впускной фланец системы molbloc-S калибра 6,35 мм для элементов с повышенным расходом, так чтобы они могли использоваться в системе molstic-S калибра 12,7 мм. Эта мера рекомендуется только для элемента 1E2-S системы molbloc-S.
