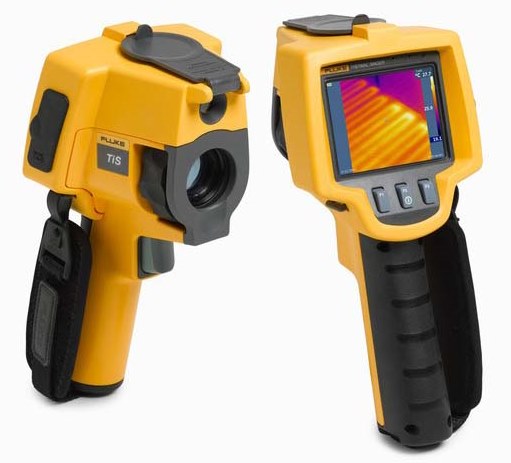

Промышленный тепловизор Fluke Ti10
| Для увеличения
нажмите на картинку |
 |
В настоящее время тепловизор Fluke Ti10 снят с производства.
Fluke Ti10 — предназначенный для нахождения неисправностей тепловизор, который отличной подойдет для профилактического техобслуживания. Флюк Ти10 является очень важным инструментом для многих организаций и предприятий из разных отраслей.
Этот тепловизор даже в тяжелых условиях отличается высокой эффективностью. Хотя Fluke Ti10 может применяться в различных случаях, наиболее часто его используют для техобслуживания электроустановок, инженерных систем (систем кондиционирования, систем отопления и т. д.), электрооборудования и контрольно-измерительных приборов.
При изготовлении тепловизора Fluke Ti10 использовалась уникальная технология IR-Fusion®. В основе этого метода лежит отображение обследуемых объектов двумя методами — сплошное изображение в видимом и инфракрасном диапазоне. Таким образом, обнаружить проблемные участки становится легче — классической передачи в инфракрасном спектре сегодня уже недостаточно. Данная функция обязательно включается в оборудование серии Ti10. Запатентованная технология IR-Fusion® дает возможность быстро и просто сделать цифровой фотоснимок видимого диапазона и наложить его на инфракрасное изображение, получив единую картину, что значительно облегчает анализ ситуации.
Преимущества использования тепловизора Fluke Ti10:
- благодаря уникальной технологии IR-Fusion® увеличиваются возможности анализа и поиска проблемных участков. Достаточно переключить просмотровые режимы: сменить инфракрасную картинку на режим «кадр в кадре», а затем установить автоматическое слияние двух изображений, чтобы провести оптимальную идентификацию проблемного отрезка;
- конструктивные особенности прибора дают возможность использовать его в сложных условиях;
- устройство устойчиво к падениям с высоты до 2 метров;
- степень защиты от влаги и пыли соответствует стандарту IP54;
- высокая резкость изображения тепловизора Fluke Ti10 способствует быстрому обнаружению поломки;
- прибор выявляет даже минимальные разницы температур, благодаря отличной тепловой чувствительности (NETD);
- простая панель управления устройства содержит всего три кнопки;
- прибор оснащен всем необходимым для дальнейшей эксплуатации.
Технические характеристики
|
|
Температура
|
Диапазон температурных измерений (не калибруется ниже -10 °C)
|
от -20 °C до +250 °C
|
|
Погрешность
|
± 5 °C или 5% (большее из этих значений)
|
|
Характеристики изображения
|
Поле зрения
|
23° x 17°
|
|
Пространственная разрешающая способность (IFOV)
|
2,5 мрад
|
|
Минимальное расстояние фокусировки
|
Объектив тепловизора: 15 см
Фотообъектив: 46 см
|
|
Фокусировка
|
Вручную
|
|
Частота смены кадров
|
Частота обновления 9 Гц
|
|
Тип приемника излучения
|
160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр
|
|
Тип инфракрасного объектива
|
Объектив 20 мм, F = 0.8
|
|
Тепловая чувствительность (NETD)
|
≤ 0,2 °C при 30 °C (200 м°K)
|
|
Спектральный диапазон ИК
|
От 7,5 мкм до 14 мкм
|
|
Фотокамера
|
Разрешение 640 x 480
|
|
Представление изображений
|
Цветовые палитры
|
Цвета нагрева железа, сине-красная, высокого контраста, серая
|
|
Уровень и диапазон
|
Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах
|
|
Минимальный диапазон (в ручном режиме)
|
5 °C
|
|
Минимальный диапазон (в автоматическом режиме)
|
10 °C
|
|
Сведения о технологии IR-Fusion®
|
Full Infrared (Полное ИК) или Picture-in-Picture (Кадр в кадре)
|
|
Режим Picture-In-Picture (PIP - Кадр в кадре)
|
Окно 100 % ИК размерами 320 x 240 пикселов, расположенное в центре дисплея
|
|
Полноэкранный (выключение режима PIP)
|
Окно 100 % ИК размерами 640 x 480 пикселов, расположенное в центре дисплея
|
|
Сохранение изображений и измерительных данных
|
Носитель
|
Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp)
|
|
Форматы файлов
|
Нерадиометрические (.bmp) или полностью радиометрические (.is2)
Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы
|
|
Форматы файлов, экспортируемых с помощью ПО SmartView™
|
JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF
|
|
Общие характеристики
|
|
Температура
|
Для измерений:
|
от -10 °C до +50 °C
|
|
Для хранения:
|
от -20 °C до +50 °C без аккумулятора
|
|
Относительная влажность
|
от 10 % до 90 % без конденсации
|
|
Дисплей
|
Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости)
|
|
Органы управления и настройки
|
Температурная шкала (°C/°F), выбираемая пользователем
Выбор языка
Установка даты/времени
|
|
Программное обеспечение
|
SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки
|
|
Питание
|
Аккумулятор:
|
Встроенный блок аккумуляторов (входит в комплект)
|
|
Время работы от аккумулятора:
|
Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея)
|
|
Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства:
|
Два часа для полной зарядки
|
|
Работа/зарядка от сети
|
Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно заряжать аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников.
|
|
Функции энергосбережения
|
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 20 минут бездействия
|
|
Стандарты безопасности
|
Директива CE:
|
IEC/EN61010-1 (2-я редакция), степень загрязнения среды 2;
|
|
Электромагнитная совместимость
|
Директива EMC:
|
EN61326-1
|
|
C-Tick
|
IEC/EN 61326
|
|
США FCC:
|
CFR 47, часть 15, класс A
|
|
Вибрация
|
2 G, IEC 68-2-29
|
|
Удары
|
25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон тепловизора)
|
|
Размеры (ВxШxД)
|
0,27 м x 0,13 м x 0,15 м
|
|
Вес
|
1,2 кг
|
|
Степень защиты
|
IP54
|
|
Гарантия
|
Два года
|
|
Цикл калибровки
|
Два года (при нормальной эксплуатации и нормальном износе)
|
|
Поддерживаемые языки
|
Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский
|
Технические характеристики промышленного тепловизора Fluke Ti 10
| Детектор пикс. |
160 x 120 |
| Поле зрения ° |
23 x 17 |
| Термочув.мК |
0,2 |
| t диапазон °C |
-20 +250 |
| Спектр. диап μm |
7.5 ...14 |
| Класс защиты |
IP54 |
| Вес кг |
1,2 |
Комплект поставки Fluke Ti10
| 1. |
Тепловизор |
| 2. |
ПО SmartView® |
| 3. |
Карта памяти 2 ГБ SD |
| 4. |
Считывающее устройство карт памяти SD |
| 5. |
Твердый футляр; мягкий футляр |
| 6. |
Наручный ремешок |
| 7. |
Сетевой блок питания/зарядное устройство |
| 8. |
Руководство пользователя |
|
