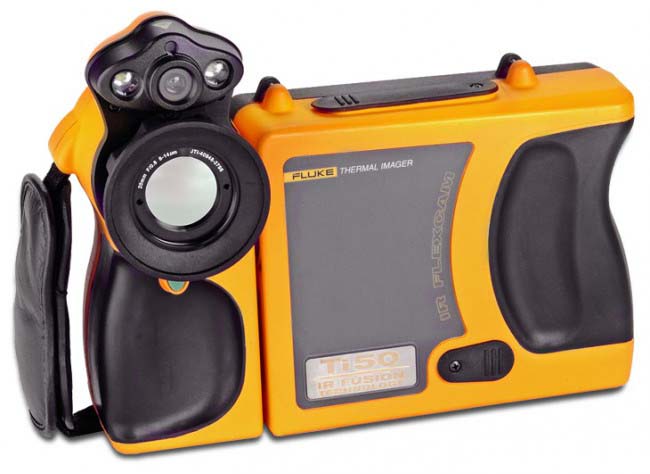

Промышленный тепловизор Fluke Ti50FT-3L-7.5
| Для увеличения
нажмите на картинку |
 |
Назначение тепловизора Fluke Ti50FT-20
Fluke Ti5x — тепловизоры, которые призваны использоваться для обеспечения высококачественных изображений. Имеющие датчики размерами 320 x 240 тепловизоры обеспечивают очень низкую для подобного оборудования тепловую чувствительность, которая не превышает 0,05 °C. Это позволяет гарантировать владельцам данных тепловизоров четкие и высококачественные изображения. Также отметим, что режимы регистрации сигнала датчика с частотой 60 Гц дают возможность получить на цветном 5-дюймовом экране данные измерений температуры в реальнос времени. В моделях FT применяется технология IR-Fusion, позволяющая получить видимое изображение совместно с ИК-изображением для облегчения задачи обнаружения и анализа ИК-образов. Эта технология призвана для легкого выделения компонентов с потенциальными неисправностями и для точного определения участков, которые требуют неотложного ремонта.
Типичные области применения Fluke Ti50FT-3L/7.5
Профилактическое техобслуживание – Fluke Ti50FT-3L/7.5 позволяет выявлять потенциальные неполадки оборудования (его механических и электрических узлов) еще до того, как эти проблемы приведут к серьезным последствиям
Fluke Ti50FT-3L/7.5 позволяет обследовать подстанции и линии электропередачи, а также выполнить их анализ и анализ другого силового оборудования в реальном времени.
Тепловизор Fluke Ti50FT-3L/7.5 позволяет осуществлять мониторинг технологических процессов, за которыми можно наблюдать в режиме реального времени, что важно для обеспечения безопасной и эффективной работы оборудования
Fluke Ti50FT-3L/7.5 может использоваться для опытно-конструкторских разработок, так как он может дать количественную оценку тепловых режимов оборудования
Электронные устройства – обследование печатных плат крупным планом
Особенности тепловизора Fluke Ti50FT-20
- 350°C, 10.5/20/54 mm, 7.5 Hz
- Пространственная разрешающая способность (IFOV) 1,30 мрад
- Скорость получения данных приемником излучения / Частота кадров: 60 Гц/60 Гц
- Поворотный объектив с углом поворота 180°
- Большой 5-дюймовый высококонтрастный цветной ЖК-дисплей
- Выполнение радиометрических измерений во всем диапазоне
- Функция SmartFocus
- Меню на основе Windows® CE
- CompactFlash для хранения более 1000 ИК-изображений вместе с данными радиометрических измерений
- Программное обеспечение SmartView для анализа и составления отчетов
- Встроенная цифровая камера для получения снимков в видимом свете
- Функция IR-Fusion, позволяющая получить слитные изображения в инфракрасном и видимом диапазонах и выделить проблемные компоненты
- Лазерный указатель для точного наведения на объект
- Вспышка и фонарь
Технические характеристики тепловизора Fluke Ti50FT-3L/7.5
|
Измерительные характеристики
|
|
Диапазон измеряемых температур
|
-20 ... 350 °C (2 поддиапазона)
|
|
Разрешающая способность по температуре
|
0,09 °C
|
|
Погрешность
|
±2 °C / ±2%
|
|
Тепловая чувствительность при 30°C
|
До 0,07°C
|
|
Скорость получения данных детектором/ Частота кадров
|
60 Гц/60 Гц
|
|
Рабочие режимы камеры
|
Возможность получения полностью инфракрасных, полностью видимых или слитных ИК-видимых изображений Режим Picture-in-Picture ("Кадр в кадре")
|
|
Тип приемника излучения
|
Неохлаждаемая микроболометрическая матрица
|
|
Размер приемника излучения
|
320 х 240
|
|
Спектральная чувствительность
|
8 ... 14 мкм
|
|
Поле зрения
|
23°х17° (для стандартного объектива)
|
|
Минимальное фокусное расстояние
|
15 см
|
|
Пространственное разрешение
|
1,3 мрад
|
|
Память для хранения термограмм
|
Флеш-карта, достаточно для хранения более 1000 термограмм
|
|
Общие данные
|
|
Диапазон рабочих температур
|
От -10 °C до +50 °C
|
|
Температура хранения
|
От -40 °C до +70 °C
|
|
Относительная влажность
|
Для работы и хранения: от 10% до 95%, без конденсации
|
|
Питание
|
Ионно-литиевая аккумуляторная батарея с индикатором заряда и возможностью замены в полевых условиях
|
|
Ресурс аккумулятора
|
2 часа непрерывной работы
|
|
Питание от сети
|
Сетевой адаптер на 110/220 В переменного тока, 50/60 Гц (только для модели Ti45)
|
|
Функции энергосбережения
|
Автоматическое отключение или переход в "Спящий" режим (определяется пользователем)
|
|
Водо-и пыленепроницаемый
|
Степень защиты IP54
|
|
Размеры (ВхШхГ)
|
162 мм х 262 мм х 101мм
|
|
Вес
|
1,85 кг
|
|
Гарантия
|
2 года
|
Технические характеристики промышленного тепловизора Fluke Ti 50 FT 3 L 7 5
| Детектор пикс. |
320 x 240 |
| Поле зрения ° |
23 x 17 |
| Термочув.мК |
0,07 |
| t диапазон °C |
-20 +350 |
| Спектр. диап μm |
8 ... 14 |
| Класс защиты |
IP54 |
| Вес кг |
1.85 |
Комплект поставки Fluke Ti50FT-3L-7.5
| 1. |
Тепловизор |
| 2. |
Адаптер переменного тока |
| 3. |
Батарея |
| 4. |
Руководство по эксплуатации |
|
