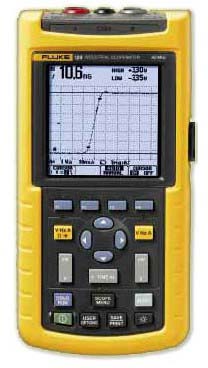

Осциллограф Fluke 124
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 124
Осциллограф Fluke 124 применяется для измерения характеристик электрических сигналов. Чаще всего устройства находят практическое применение в тестировании, настройке разнообразного электрооборудования. Раздел предлагает приобрести контрольно-измерительные приборы от зарубежных производителей.
Особенностями устройств данного класса являются исключительная надежность, удобство в использовании и высокая точность показаний. Осциллограф Fluke 124 S показывает данные измерений в форме графика, что предоставляет пользователю возможность дать визуальную оценку параметрам электрических сигналов. Кроме других преимуществ, устройство отличается компактным корпусом, расширенными опциями запуска, гибкой системой настроек.
Осциллограф необходим в отраслях деятельности, связанных с исследованиями параметров электрического сигнала и визуальной оценкой информации. Технические характеристики прибора направлены на обеспечение высокой точности при снятии замеров. Простое управление делает модель Fluke 124 S востребованной в среде обычных радиолюбителей и специалистов, работающих со сложным оборудованием.
Доступная ценовая политика и неизменные гарантии качества распространяются на все модели каталога. Чтобы сделать заказ или более детально ознакомиться с техническими особенностями понравившегося осциллографа, воспользуйтесь поддержкой менеджера компании.
Технические характеристики
| Параметры |
Значения |
| Канал вертикального отклонения |
| Полоса пропускания (-3 дБ) |
0…40 МГц |
| Коэф. отклонения (Коткл.) |
5 мВ/дел…500 В/дел |
| Погрешность установки Коткл. |
± (1 % + 0,05 х Коткл. ) |
| Время нарастания |
< 8,75 нс |
| Входной импеданс |
1 МОм / 20 пФ |
| Макс. входное напряжение |
600 В ср. кв. |
| Режимы работы |
Канал 1 (2), канал 1 (2) инвертированный, каналы 1 и 2 |
| Канал горизонтального отклонения |
| Коэф. развертки (Кразв.) |
10 нс/дел…5 с/дел |
| Погрешность установки Кразв. |
± (0,1 % + 0,04 х Кразв. ) |
| Режимы работы |
Основной, медленная развертка Roll (1…60 с/дел) |
| Синхронизация |
| Источники синхросигнала |
Канал 1, канал 2, внешний |
| Режимы запуска развертки |
Авто (Подключай-и-Смотри), автоколебательный, ждущий, однократный, ТВ (PAL, NTSC, PAL+, SECAM) |
| Фильтры синхронизации |
Связь по перемен. или пост. току |
| Вход внешней синхронизации |
Оптически изолированный вход, кабель ITP120 (опция) |
| Сбор данных |
| Разрешение по вертикали |
8 бит |
| Макс. частота дискретизации |
25 МГц (однокр. сигнал); эквив. 1,25 ГГц (периодич. сигнал) |
| Режимы сбора данных |
Выборка, пик. детектор (> 40 нс), сглаживание, накопление |
| Автоматические измерения |
| Функции по вертикали |
U (I) переменное, постоянное, переменное со смещением, пик, |
| дБ (дБ, дБм/50 Ом, дБм/600 Ом), коэф. амплитуды |
| Функции по горизонтали |
Частота, +/- коэф. заполнени, +/- ширина импульса, фаза |
| Автоматические измерения |
| Один вертикальный курсор |
U макс/ мин/ ср., время от начала записи (Roll, Trend Plot) |
| Два вертикальных курсора |
ΔU, ΔT, 1/ΔT, время между событиями (Roll, Trend Plot) |
| Два горизонтальных курсора |
+/- пик, размах от +пика до -пика, время нарастания и спада |
| Мультиметр |
| Макс. пределы измерений |
1250 В, 10 МА (с датчиком), 30 МОм, 50/70 МГц (123 / 124), 500 мкФ, |
| 800 °C (с датчиком), 0…359°, 2…98 %, 1…10 |
| Макс. разрешение |
0,1 мВ; 10 мкА; 0,1 Ом; 1 Гц; 10 пФ; 0,1 °C; 1°; 0,1 % |
| Базовая погрешность |
± 0,5 % (постоянное напряжение) |
| Дополнительные функции |
Δ-измерения, автоудержание |
| Регистратор TREND PLOT |
| Режимы работы |
График мин / макс/ ср. с метками даты и времени |
| Источник сигнала |
Канал 1 (2), 1 и 2 |
| Длительность записи |
120 с (15 с/дел)…16 суток (48 ч/дел) |
| Общие данные |
| Память |
20 осциллограмм + профили |
| ЖК дисплей |
8 х 9,6 дел (72 х 72 мм); 240х240 точек; подсветка |
| Напряжение питания |
Внешнее через сетевой адаптер |
| NiMH, макс. 6,5 ч |
| Габаритные размеры |
232 х 115 х 50 мм |
| Масса |
1,2 кг (с аккумулятором) |
| Комплект поставки Fluke 124 |
Сетевой адаптер / зарядное устройство; аккумулятор (4); делитель х10 (1, Fluke 124), экранированный кабель (2), насадка-крючок (2), измерительный провод (1), зажим «крокодил» (1), переходник «банан»-BNC (1) |
Технические характеристики осцилографа Fluke 124
| Вес кг |
1.2 |
| Размеры мм |
232х115х50 |
| Память |
20 |
Комплект поставки Fluke 124
| 1. |
Цифровой осциллограф, мультиметр, регистратор Trend Plot |
| 2. |
2 изолированных канала, полоса пропускания 40 МГц |
| 3. |
Частота дискретизации: 25 Мвыб./с, эквив. 1,25 Гвыб./с |
| 4. |
Автоматические измерения (12 параметров) |
| 5. |
Курсорные измерения; Оптически изолированные интерфейс RS-232 и порт LPT |
| 6. |
Пиковый детектор (> 40 нс), накопление; Универсальное питание (до 6,5 часов от аккумулятора) |
| 7. |
Выделение ТВ строки (NTSC, PAL, PAL+, SECAM) |
| 8. |
Внешняя синхронизация; Глубокая память: 20 ячеек |
| 9. |
Автоустановка параметров развертки (Подключай-и-Смотри) |
| 10. |
Регистратор (до 16 суток, макс/мин/ср.; метки времени); Мультиметр: 4 разряда (5000), ± 0,5 %, True RMS |
|
