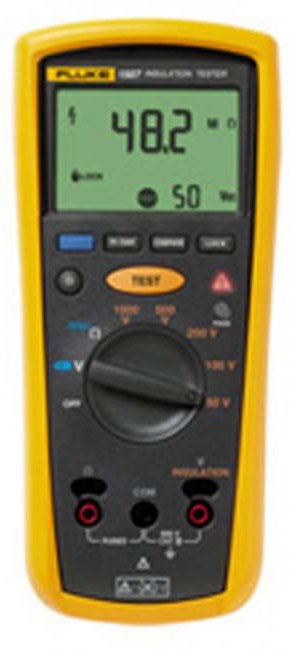

Мегаомметр Fluke 1503
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 1503
Рекламный буклет Fluke 1503
Мегаомметры Fluke 1503 — это компактные, надежные и простые в использовании устройства. Применяя различные напряжения для испытаний, с помощью прибора легко обнаружить неисправности, провести профилактическое обслуживание, выполнить пусконаладочные работы. Наличие дополнительных функций, таких как дистанционное измерение, дает возможность сэкономить средства и время при осуществлении замеров.
Особенности устройства:
- испытательные напряжения устанавливаются на 500 В, 1000 В;
- измерение изоляции варьируется в диапазоне 0,1 МОм – 2 000 МОм;
- вычисление коэффициента диэлектрических потерь, показателя поляризации в автоматическом режиме поможет сэкономить средства и время;
- провести периодические измерения позволит функция «норма / неисправность»;
- наличие датчика дистанционных измерений способствует снятию показаний в труднодоступных местах;
- пользователь защищен от снятия измерений изоляционного напряжения в системах с напряжением выше 30 В;
- мегаомметр Fluke 1503 оснащен саморазрядом емкостного напряжения;
- опция автовыключения продлевает срок работы батарей;
- каждое устройство укомплектовано измерительными проводами, дистанционным датчиком, зажимами типа «крокодил»;
- точно увидеть данные можно на большом дисплее, оснащенном подсветкой;
- магнитный подвес Fluke TPAK способствует снятию замеров со свободными руками;
- емкость щелочных батарей рассчитана на проведение около 1 000 измерений;
- диапазон сопротивлений — от 0,01 Ом до значения 20 кОм.
Технические данные
| Измерение постоянного и переменного напряжения |
| Точность |
Диапазон 600,0 В |
| Разрешение 0,1 В |
| от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков) ± (2% + 3) |
| Полное входное сопротивление |
3 МОм (номинальное), < 100 пФ |
| Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм): |
> 60 дБ при постоянном напряжении 50 или 60 Гц |
| Защита от перегрузки |
600 В, среднеквадратичное или постоянное напряжение |
| Измерение сопротивления заземления |
| Диапазон/разрешение |
20,00 Ом 0,01 Ом |
| 200,0 Ом 0,1 Ом |
| 2000 Ом 1,0 Ом |
| 20,00 кОм 0,01 кОм |
| Точность |
± (1,5% + 3) |
| Защита от перегрузки |
2 В, среднеквадратичное или постоянное напряжение |
| Напряжение испытания на обрыв цепи |
> 4 В, < 8 В |
| Ток короткого замыкания |
> 200 мА |
| Характеристики изоляции |
| Диапазон измерений |
от 0,01 МОм до 2000 МОм |
| Испытательные напряжения |
500 В, 1000 В |
| Погрешность испытательных напряжений |
+ 20%, - 0% |
| Ток короткого замыкания |
1 мА, номинальный |
| Саморазряд |
Время разряда < 0,5 секунд для C = 1 мкФ или менее |
| Индикатор напряжения в цепи |
Запрещает измерение, если напряжение на зажимах > 30 В |
| Максимальная емкостная нагрузка |
Работает с нагрузкой до 1 мкФ |
| Точность измерений: |
50 В: ±(3% + 5) |
| 100 В: ±(3% + 5) |
| 250 В: ±(1,5% + 5) |
| 500 В: ±(1,5% + 5) |
| 1000 В: ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм |
| Общие характеристики |
| Максимальное напряжение на одном из контактов: |
600 В, переменное среднеквадратичное или постоянное напряжение |
| Температура хранения |
от -40° C до 60° C |
| Рабочая температура |
от -20° C до 55° C |
| Температурный коэффициент |
0,05 x (указанная погрешность)/1° C для температур 28° C ( 82° F) |
| Относительная влажность |
от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F) |
| от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F) |
| от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F) |
| Вибрация |
Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2 |
| Удары |
Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол) |
| Электромагнитная совместимость. |
В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997) |
| Безопасность |
Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV) |
| Сертификация: |
CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание |
| Батареи |
Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Время работы батареи |
При проверке изоляции: Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы. |
| При измерении сопротивления: Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы. |
| Размер |
5,0 см В x 10,0 см Ш x 20,3 см Д |
| Вес |
550 г |
| Степень защиты |
IP40 |
| Высота над уровнем моря |
Эксплуатация: 2000 м CAT IV 600 В, 3000 м CAT III 600 В |
| Нерабочее состояние (хранение): 12,000 м |
| Возможность превышения диапазона: |
110% диапазона |
| Принадлежности, входящие в комплект поставки: |
Измерительные провода TL224, измерительные датчики TP74, зажимы PN 1958654 (красные) и PN 1958646 (черные), футляр и датчик для дистанционных измерений |
Технические характеристики мегаомметра Fluke 1503
| Категория безопасности |
CAT IV 600 В, 3000 м CAT III 600 В |
| Степень защиты |
IP40 |
| Питание |
4 щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Размеры мм |
50x100x203 |
| Вес кг |
0.550 |
| Рабочая t °C |
-20 +55 |
| t °C хранения |
-40 +60 |
Комплект поставки Fluke 1503
| 1. |
Дистанционный щуп |
| 2. |
Измерительные провода |
| 3. |
Набор тестовых щупов |
| 4. |
ЗажимKРтип0 |
| 5. |
Футляр |
| 6. |
Руководство пользователя |
|
