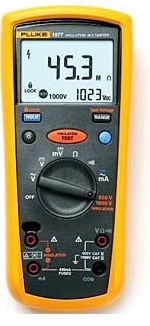

Fluke 1577 — комбинированный цифровой мультиметр, который может быть рассмотрен в качестве измерителя сопротивления изоляции и полнофункционального мультиметра. Это портативный инструмент, который, аналогично другим приборам, компании Fluke, отличается высокой прочностью, надежностью и простотой в использовании.
Если Вы проводите обслуживание электромоторов, генераторов, кабелей или распределительных устройств, то мультиметр Fluke 1577 станет оптимальным решением Ваших профессиональных задач.
| Функциональные возможности |
Fluke 1577 |
Fluke 1587 |
| Тестовое напряжение в режиме измерения сопротивления изоляции: 50 В, 100 В, 250 В, 500 В, 1000 В |
|
* |
| Тестовое напряжение в режиме измерения сопротивления изоляции: 500 В, 1000 В |
* |
|
| Измерение сопротивления изоляции: 0.01 МОм ... 2.0 ГОм |
|
* |
| Измерение сопротивления изоляции: 0.1 МОм ... 600 МОм |
* |
|
| Автоматический разряд емкостного потенциала |
* |
* |
| Функция сглаживания показаний в режиме измерения сопротивления изоляции - «Smoothing mode» |
|
* |
| Частота |
|
* |
| Емкость |
|
* |
| Тест диодов |
|
* |
| Температура |
|
* |
| Min/Max |
|
* |
| Фильтр НЧ для работы с приводами со встроенным частотным регулированием (VSD) |
|
* |
| Переменное / постоянное напряжение |
* |
* |
| Постоянное напряжение, мВ |
* |
* |
| Сила постоянного / переменного тока, мА |
* |
* |
| Сопротивление (0.1 Ом ... 50 МОм) |
* |
* |
| Прозвонка |
* |
* |
| Щуп с кнопкой дистанционного запуска теста, тестовые щупы и зажимы типа «Крокодил» |
* |
* |
| Термопара K-типа в комплекте |
|
* |
| Прочный и удобный кейс |
* |
* |
| Автоотключение питания |
* |
* |
| Измерение действующего значения (True-RMS) |
* |
* |
| Большой дисплей с подсветкой |
* |
* |
| Обнаружение напряжения (> 30 В) в тестируемой цепи в режиме измерения сопротивления изоляции для дополнительной защиты пользователя |
* |
* |
| Категории электробезопасности Кат. III 1000 В и Кат. IV 600 В |
* |
* |
| Технические характеристики мультиметра Fluke 1587: |
| Постоянное напряжение |
Максимальное напряжение: |
1000 В |
| Точность: |
Fluke 1577: ±(0.2%+2) |
| |
Fluke 1587: ±(0.09%+2) |
| Максимальное разрешение: |
0.001В |
| Переменное напряжение |
Максимальное напряжение: |
1000 В |
| Точность: |
Fluke 1577: ±(2%+3) |
| |
Fluke 1587: ±(2%+3) |
| Частотный диапазон: |
Fluke 1587: 5КГц* |
| |
*с фильтром НЧ; 3дБ @ 800 Гц |
| Максимальное разрешение: |
0.1 мВ |
| Постоянный ток |
Максимальный ток: |
400 мА |
| Точность по току: |
Fluke 1577: ±(1.0%+2) |
| |
Fluke 1587: ±(0.2%+2) |
| Максимальное разрешение: |
0.01 мА |
| Переменный ток |
Максимальный ток: |
400 мА |
| Точность по току: |
Fluke 1577: ±(2.0%+2)* |
| |
Fluke 1587: ±(1.5%+2)* |
| |
* В диапазоне 1КГц |
| Максимальное разрешение: |
0.01 мА |
| Сопротивление |
Максимальное сопротивление: |
50 МОм |
| Точность: |
Fluke 1577: ±(1.2%+2) |
| |
Fluke 1587: ±(0.9%+2) |
| Максимальное разрешение: |
0.1 Ом |
| Емкость (только Fluke 1587) |
Максимальная емкость: |
9,999 мкФ |
| Точность: |
±(1.2%+2) |
| Максимальное разрешение: |
1 нФ |
| Частота (только Fluke 1587) |
Максимальная частота: |
100 КГц |
| Точность: |
±(0.1%+1) |
| Максимальное разрешение: |
0.01 Гц |
| Измерение температуры (только Fluke 1587) |
-40.0 °C ... 537 °C |
в зависимости от характеристик термопары. |
| -40.0 °F ... 998 °F |
| |
| Тест диодов (только Fluke 1587) |
Диапазон: |
6 В |
| Разрешение: |
1 мВ |
| Точность: |
±(2 % + 1) |
| |
|
|
| Измерение сопротивления изоляции |
|
|
| Параметр |
Значение |
|
| Тестовый ток |
1 мА |
|
| Тестовое напряжение |
Fluke 1577: 500, 1000 В |
|
| Fluke 1587: 50, 100, 250, 500, 1000 В |
|
| Максимальное сопротивление при тестовом напряжении 1000В |
Fluke 1577: 600 МОм |
|
| Fluke 1587: 2 ГОм |
|
| Максимальное разрешение при тестовом напряжении |
50 В: 0.01 МОм |
|
| 100 В: 0.01 МОм |
|
| 250 В: 0.1 МОм |
|
| 500 В: 0.1 МОм |
|
| 1000 В: 0.1 МОм |
|
| Точность при тестовом напряжении |
50 В: ±(3 % + 5) |
|
| 100 В: ±(3 % + 5) |
|
| 250 В: ±(1.5 % + 5) |
|
| 500 В: Fluke 1577: ±(2.0 % + 5) |
|
| Fluke 1587: ±(1.5 % + 5) |
|
| 1000 В: Fluke 1577: ±(2.0 % + 5) |
|
| Fluke 1587: ±(1.5 % + 5) до 600 МОм, |
|
| ±(10 % + 3) свыше 600 МОм |
|
| Требования к окружающей среде |
|
|
| Параметр |
Значение |
|
| Диапазон рабочих температур |
-20 °C ... +55 °C |
|
| Температура хранения |
-40 °C ... +60 °C |
|
| Отн. влажность (без образования конденсата) |
0% - 95% (10 °C - 30 °C) |
|
| 0% - 75% (30 °C - 40 °C) |
|
| 0% - 40% (40 °C - 55 °C) |
|
| Рабочая высота |
2000 м |
|
| |
|
|
| Соответствие стандартам безопасности |
|
|
| Параметр |
Значение |
|
| Защита от перегрузок |
Кат. III 1000 В и Кат. IV 600 В |
|
| В соответствии со стандартами |
ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, и IEC/EN 61010-1 2-е издание |
|
| Дополнительные характеристики |
|
|
| Параметр |
Значение |
| Габаритные размеры |
203 x 100 x 50 мм (с чехлом) |
| Вес |
624 гр |
| Срок службы алкалиновых батарей |
В режиме мультиметра: |
1000 часов |
| В режиме измерения сопротивления изоляции: |
|
| |
Измеритель может выполнить до 1000 тестов сопротивления изоляции (тестовое напряжение 1000В, сопротивление 1 МОм) на свежих батареях при комнатной температуре. |
