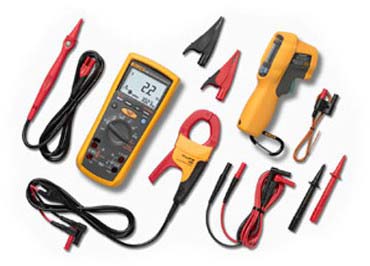

Мультиметр / вольтметр Fluke 1587/ET62MAX+KIT
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 1587/ET62MAX+KIT
Fluke 1587 — мультиметр-мегомметр, комбинированный цифровой прибор, который представляет собой средство для замеров сопротивления изоляции и полнофункциональный мультиметр в одном курпусе. Как и другие устройства, произведенные компанией Флюк, модель Fluke 1587 является прочной, простой в использовании и надежной.
Fluke 1587 — цифровой измеритель сопротивления изоляции и полнофункциональный цифровой мультиметр в одном устройстве. Данный мультиметр предназначен для техобслуживания и профилактики электродвигателей, электромоторов, кабелей, генераторов и коммутационных устройств.
Если использовать Fluke 1587 в режиме мегомметра, то можно измерить с его помощью сопротивления изоляции со значением до 2 ГОм с пятью значениями тестового напряжения: 1000, 500, 250, 100 и 50 В.
При использовании Fluke 1587 в режиме мультиметра инструмент предлагает осуществить замер напряжения тока до 1000 В, силы тока до 400 мА и сопротивления тока до 50 МОм. Кроме того, Fluke 1587 позволяет проверять целостность электрической цепи и обеспечивает измерения частоты до 100 кГц, емкости до 9,999 мкФ, температуры в диапазоне от –40 до +537°C и дает возможность осуществлять тестирование диодов. Этот мультиметр-мегомметр оснащен фильтром НЧ и широким ЖК-дисплеем с подсветкой для использования в местах с недостаточным освещением.
Fluke 1587 способен выдерживать всплеск напряжения до 8 кВ, а максимальное напряжение электроцепи во время измерения сопротивления изоляции составляет 30 В.
Назначение мультиметра Fluke 1587:
Мультиметры с функцией измерения сопротивления изоляции Fluke 1587. Новые модели Fluke 1587 - комбинированные цифровые приборы, представляющие собой измеритель сопротивления изоляции и полнофункциональный мультиметр, объединенные в компактный портативный инструмент. Подобно другим приборам, производимым компанией Fluke, модели 1587 - прочны, надежны, просты и удобны в применении. Если Вы обслуживаете электромоторы, генераторы, кабели или распределительные устройства, Fluke 1587/1577 - идеальный инструмент для решения Ваших профессиональных задач.
| Функциональные возможности |
Fluke 1587 |
| Тестовое напряжение в режиме измерения сопротивления изоляции: 50 В, 100 В, 250 В, 500 В, 1000 В |
* |
| Тестовое напряжение в режиме измерения сопротивления изоляции: 500 В, 1000 В |
|
| Измерение сопротивления изоляции: 0.01 МОм ... 2.0 ГОм |
* |
| Измерение сопротивления изоляции: 0.1 МОм ... 600 МОм |
|
| Автоматический разряд емкостного потенциала |
* |
| Функция сглаживания показаний в режиме измерения сопротивления изоляции - «Smoothing mode» |
* |
| Частота |
* |
| Емкость |
* |
| Тест диодов |
* |
| Температура |
* |
| Min/Max |
* |
| Фильтр НЧ для работы с приводами со встроенным частотным регулированием (VSD) |
* |
| Переменное / постоянное напряжение |
* |
| Постоянное напряжение, мВ |
* |
| Сила постоянного / переменного тока, мА |
* |
| Сопротивление (0.1 Ом ... 50 МОм) |
* |
| Прозвонка |
* |
| Щуп с кнопкой дистанционного запуска теста, тестовые щупы и зажимы типа «Крокодил» |
* |
| Термопара K-типа в комплекте |
* |
| Прочный и удобный кейс |
* |
| Автоотключение питания |
* |
| Измерение действующего значения (True-RMS) |
* |
| Большой дисплей с подсветкой |
* |
| Обнаружение напряжения (> 30 В) в тестируемой цепи в режиме измерения сопротивления изоляции для дополнительной защиты пользователя |
* |
| Категории электробезопасности Кат. III 1000 В и Кат. IV 600 В |
* |
| Технические характеристики мультиметра Fluke 1587: |
| Постоянное напряжение |
Максимальное напряжение: |
| Точность: |
| |
| Максимальное разрешение: |
| Переменное напряжение |
Максимальное напряжение: |
| Точность: |
| |
| Частотный диапазон: |
| |
| Максимальное разрешение: |
| Постоянный ток |
Максимальный ток: |
| Точность по току: |
| |
| Максимальное разрешение: |
| Переменный ток |
Максимальный ток: |
| Точность по току: |
| |
| |
| Максимальное разрешение: |
| Сопротивление |
Максимальное сопротивление: |
| Точность: |
| |
| Максимальное разрешение: |
| Емкость (только Fluke 1587) |
Максимальная емкость: |
| Точность: |
| Максимальное разрешение: |
| Частота (только Fluke 1587) |
Максимальная частота: |
| Точность: |
| Максимальное разрешение: |
| Измерение температуры (только Fluke 1587) |
-40.0 °C ... 537 °C |
| -40.0 °F ... 998 °F |
| |
| Тест диодов (только Fluke 1587) |
Диапазон: |
| Разрешение: |
| Точность: |
| Измерение сопротивления изоляции |
|
| Параметр |
Значение |
| Тестовый ток |
1 мА |
| Тестовое напряжение |
Fluke 1577: 500, 1000 В |
| Fluke 1587: 50, 100, 250, 500, 1000 В |
| Максимальное сопротивление при тестовом напряжении 1000В |
Fluke 1577: 600 МОм |
| Fluke 1587: 2 ГОм |
| Максимальное разрешение при тестовом напряжении |
50 В: 0.01 МОм |
| 100 В: 0.01 МОм |
| 250 В: 0.1 МОм |
| 500 В: 0.1 МОм |
| 1000 В: 0.1 МОм |
| Точность при тестовом напряжении |
50 В: ±(3 % + 5) |
| 100 В: ±(3 % + 5) |
| 250 В: ±(1.5 % + 5) |
| 500 В: Fluke 1577: ±(2.0 % + 5) |
| Fluke 1587: ±(1.5 % + 5) |
| 1000 В: Fluke 1577: ±(2.0 % + 5) |
| Fluke 1587: ±(1.5 % + 5) до 600 МОм, |
| ±(10 % + 3) свыше 600 МОм |
| Требования к окружающей среде |
|
| Параметр |
Значение |
| Диапазон рабочих температур |
-20 °C ... +55 °C |
| Температура хранения |
-40 °C ... +60 °C |
| Отн. влажность (без образования конденсата) |
0% - 95% (10 °C - 30 °C) |
| 0% - 75% (30 °C - 40 °C) |
| 0% - 40% (40 °C - 55 °C) |
| Рабочая высота |
2000 м |
| |
|
| Соответствие стандартам безопасности |
|
| Параметр |
Значение |
| Защита от перегрузок |
Кат. III 1000 В и Кат. IV 600 В |
| В соответствии со стандартами |
ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04, и IEC/EN 61010-1 2-е издание |
| Дополнительные характеристики |
|
| Параметр |
Значение |
| Габаритные размеры |
203 x 100 x 50 мм (с чехлом) |
| Вес |
624 гр |
| Срок службы алкалиновых батарей |
В режиме мультиметра: |
| В режиме измерения сопротивления изоляции: |
Технические характеристики мультиметра Fluke 1587 ET 62 MAX+KIT
| Вес кг |
0.624 |
| Габариты мм |
203x100x50 |
| Рабочая t °C |
-20 +55 |
| t °C хранения |
-40 +60 |
Комплект поставки Fluke 1587/ET62MAX+KIT
| 1. |
Прибор |
| 2. |
Дистанционный щуп |
| 3. |
Зажимы типа |
| 4. |
Термопара типа К |
| 5. |
Жесткий кейс |
| 6. |
Щелочная батарея типа AA |
| 7. |
Краткое руководство пользователя |
| 8. |
Компакт-диск с руководством |
|
