Пользователь может сделать выбор из двух вариантов устройств, имеющих полосу пропускания 200 МГц либо 100 МГц при значении частоты дискретизации — 2,5 Гвыб/с, оба прибора отличает разрешение в 400 пс, что дает возможность качественно измерять искажения и помехи.
| Тип осциллографа |
цифровой, портативный, осциллограф-мультиметр |
| Количество каналов |
4 |
| Полоса пропускания |
200 МГц |
| Частота дискретизации |
2,5 ГГц |
| Объем памяти |
10 Кточек на канал |
| Синхронизация (запуск) |
по фронту, по видеосигналу, по последовательности событий, задержка, авто |
| Режимы работы |
пиковый детектор, автоизмерения, курсорные измерения, накопление |
| Встроенный прибор |
мультиметр, регистратор |
| Дисплей |
цветной |
| Интерфейсы |
USB |
| Прочее |
автономное питание |

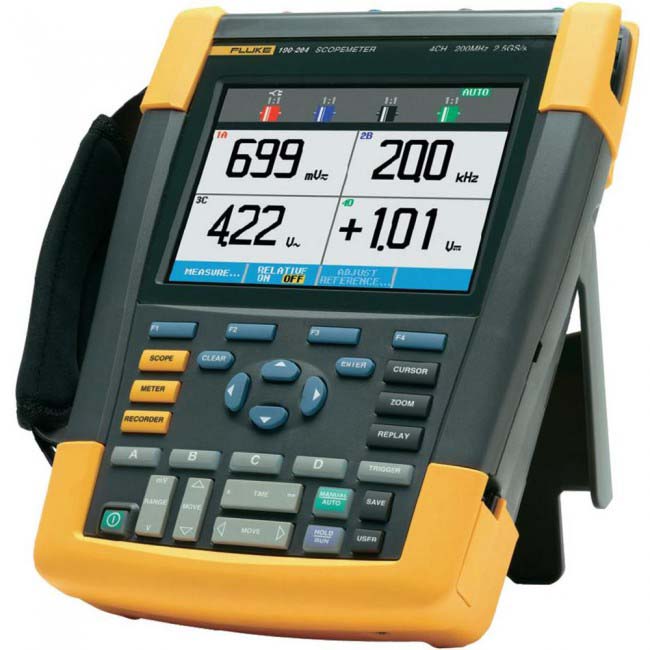

| Технические характеристики осциллографа Fluke 190-204 |
| Измерения |
| Диапазон |
200 MГц |
| Максимальная частота выборки реального времени |
2.5 Гвыб/с |
| Входы |
4 |
| Независимо колеблющиеся входы |
Доходит до 1000 V между входом, сигналом и землей |
| Основное достигнутое время |
5 ns - 2 минимальный /различный |
| Чувствительность на входах |
2 mV-100 V/div |
| Типы запуска |
Connect-and-View™, Connect-and-View™, свободный пробег, один выстрел, острота, устройство с задержкой, видео, выбранный двухсрезный и событийный (n-цикл) запуски развертки |
| Регистрация помех |
8 ns |
| Измерения осциллоскопом |
Автоматический: 7 |
| ScopeRecord вид:30 |
| Максимальная рекордная длина |
Scope вид: 27,500 pts при входе |
| Экраны: 10,000 pts при входе |
| Память |
Установка:15 |
| Replay + Setups:2 |
| Дисплей |
153 мм полный одноцветный LCD с быстрой возможностью обновления |
| Послесвечение |
Уменьшение волн как на аналогичном осциллографе |
| Эталонная осциллограмма |
Зрительное сравнение и автоматическое тестирование Pass/Fail |
| Требования к окружающей среде |
| Рабочая температура |
0ºC до 40ºC, исключая аккумуляторы |
| 0ºC до 40ºC, включая батарейки |
| Температура хранения |
20°C… +60°C |
| Высота над уровнем моря при эксплуатации |
Изолированные USB портов для устройств памяти и подключения к ПК3 |
| Электрический стандарт безопасности |
| Электрическая безопасность |
1,000V CAT III/600V CAT IV (EN61010-1) |
| Общие данные |
| Размер |
270x190x70 мм |
| Вес |
2.2 кг |
| Время работы батареи |
Li-ion:До 7 часов |
| USB-интерфейс |
Изолированные USB портов для устройств памяти и подключения к ПК |
