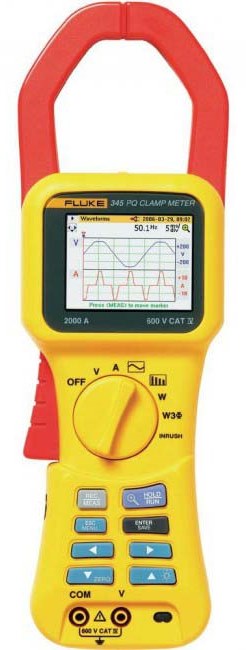

Fluke 345 — токоизмерительные клещи, которые также сочетают в себе анализатор мощности и регистратор качества электроэнергии. Они отлично подходят для контроля электронагрузок.
Токовые клещи Fluke 345 имеют яркий цветной экран и фильтр НЧ для подавления высокочастотных шумов. Конструкция данной модели обеспечивает высокую устойчивость к помехам. Модель Fluke 345 станет идеальным решением для тех, кто нуждается в устранении неисправностей в цепях питания коммутируемых нагрузок. Токоизмерительные клещи Fluke 345, использующие для работы эффект Холла, могут измерять постоянный ток без обрыва цепи с помощью измерителя мощность. Fluke 345 имеет встроенную память, которая позволяет регистрировать данные в течение длительных периодов времени, что упрощает анализ тенденций и нерегулярных сбоев.
| Измерение тока (постоянного, среднеквадратичного значения постоянного тока, среднеквадратичного значения переменного тока) |
| Параметр |
Значения |
| Диапазон измерения |
От 0 до 2000 А постоянного тока или 1400 А среднеквадратичного значения переменного тока |
| Функция автоматического выбора диапазона |
40 А / 400 А / 2000 А |
| Разрешение |
10 мА в диапазоне 40 А |
| 100 мА в диапазоне 400 А |
| 1 А в диапазоне 2000 А |
| Погрешность: при измерениях постоянного тока и среднеквадратичного значения постоянного тока |
I > 10 А: ± 1,5 % от показания ± 5 единиц младшего разряда |
| I < 10 А: ± 0,2 А |
| Погрешность: Режим измерения средних значений (AVG) |
I > 10 А: ± 3 % от показания ± 5 единиц младшего разряда |
| I < 10 А: ± 5 А |
| Погрешность: Режим измерения пиковых значений (Pk) |
I > 10 А: ± 5 % от показания ± 5 единиц младшего разряда |
| I < 10 А: ± 5 А |
| Погрешность: Режим измерения ампер-часов (AHr) |
I > 10 А: ± 2 % от показания ± 5 единиц младшего разряда |
| I < 10 А: ± 0,5 А час |
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) |
1,1 ≤ CF < 3: ± 3 % от показания ± 5 единиц младшего разряда |
| 3 ≤ CF < 5: ± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: 0,01 |
| Погрешность: Режим измерения пульсаций (RPL) |
2 % ≤ RPL < 100 %: ± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ RPL < 600 %: ± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: 0,1 % |
| Постоянный ток Idc > 5 А, переменный ток Iac > 2 А |
| Измерение напряжения (постоянного, среднеквадратичного значения постоянного напряжения, среднеквадратичного значения переменного напряжения) |
| Параметр |
Значения |
| Диапазон измерения |
От 0 до 825 В постоянного напряжения или среднеквадратичного значения переменного напряжения |
| Функция автоматического выбора диапазона |
4 В / 40 В / 400 В / 750 В |
| Разрешение |
1 мВ в диапазоне 4 В |
| 10 мВ в диапазоне 40 В |
| 100 мВ в диапазоне 400 В |
| 1 В в диапазоне 750 В |
| Погрешность: при измерениях постоянного напряжения и среднеквадратичного значения постоянного напряжения |
V > 1 В: ± 1 % от показания ± 5 единиц младшего разряда |
| V < 1 В: ± 0,02 В |
| Погрешность: Режим измерения средних значений (AVG) |
V > 1 В: ± 3 % от показания ± 5 единиц младшего разряда |
| V < 1 В: ± 0,03 В |
| Погрешность: Режим измерения пиковых значений (Pk) |
V > 1 В: ± 5 % от показания ± 5 единиц младшего разряда |
| V < 1 В: ± 0,03 В |
| Погрешность: Режим измерения пик-фактора (CF - Crest Factor) |
1,1 ≤ CF < 3: ± 3 % от показания ± 5 единиц младшего разряда |
| 3 ≤ CF < 5: ± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: 0,01 |
| Погрешность: Режим измерения пульсаций (RPL) |
2 % ≤ RPL < 100 %: ± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ RPL < 600 %: ± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: 0,1 % |
| Постоянное напряжение Vdc > 0,5 В, переменное напряжение Vac > 0,2 В |
| Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц |
| Максимальное напряжение равно 1 000 В, среднеквадратичное значение |
| среднеквадратичное напряжение является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
| |
|
| Гармоники |
|
| Параметр |
Значения |
| Суммарный коэффициент искажений (THD) |
1 % ≤ THD < 100 %: ± 3 % от показания ± 5 единиц младшего разряда |
| 100 % ≤ THD < 600 %: ± 5 % от показания ± 5 единиц младшего разряда |
| Разрешение: 0,1 % |
| Коэффициент искажения (DF) |
1 % ≤ DF < 100 %: ± 3 % от показания ± 5 единиц младшего разряда |
| Разрешение: 0,1 % |
| H02 ≤ Vгарм. < H13: ± 5 % ± 2 разряда |
| H13 ≤ Vгарм. < H30: ± 10 % ± 2 разряда |
| Все измерения производятся до 30-ой гармоники (40-я гармоника в диапазоне от 15 Гц до 22 Гц) |
| Частотные диапазоны основной гармоники F0 от 15 Гц до 22 Гц и от 45 Гц до 65 Гц |
| Среднеквадратичное значение переменного напряжения Vacrms > 1 В |
| Измерение мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) |
| Параметр |
Значения |
| Диапазон измерения |
От 0 до 1650 кВт для постоянного тока или до 1200 кВт для переменного тока |
| Функция автоматического выбора диапазона |
4 кВт, 40 кВт, 400 кВт, 1650 кВт |
| Разрешение |
1 Вт в диапазоне 4 кВт |
| 10 Вт в диапазоне 40 кВт |
| 100 Вт в диапазоне 400 кВт |
| 1 кВт в диапазоне 1200 кВт |
| Погрешность |
± 2,5 % от показания ± 5 единиц младшего разряда |
| W1Ø < 2 кВт ± 0,08 кВт |
| W3Ø < 4 кВт ± 0,25 кВт |
| |
|
| Измерение полной мощности (однофазные и трехфазные системы) (постоянный ток, среднеквадратичное значение постоянного тока, среднеквадратичное значение переменного тока) |
| Параметр |
Значения |
| Диапазон измерения |
От 0 до 1650 кВА для постоянного тока или до 1200 кВА для переменного тока |
| Функция автоматического выбора диапазона |
4 кВА, 40 кВА, 400 кВА, 1650 кВА |
| Разрешение |
1 ВА в диапазоне 4 кВА |
| 10 ВА в диапазоне 40 кВА |
| 100 ВА в диапазоне 400 кВА |
| 1 кВА в диапазоне 1200 кВА |
| Погрешность |
Полная мощность > 2 кВА: ± 2,5 % от показания ± 5 единиц младшего разряда |
| Полная мощность > 2 кВА: |
| |
|
| Измерение реактивной мощности (однофазные и трехфазные системы) |
| Параметр |
Значения |
| Диапазон измерения |
От 0 до 1250 кВАР |
| Функция автоматического выбора диапазона |
4 кВАР, 40 кВАР, 400 кВАР, 1200 кВАР |
| Разрешение |
1 ВАР в диапазоне 4 кВАР |
| 10 ВАР в диапазоне 40 кВАР |
| 100 ВАР в диапазоне 400 кВАР |
| 1 кВАР в диапазоне 1200 кВАР |
| Погрешность |
Реактивная мощность > 4 кВАР: ± 2,5 % от показания ± 5 единиц младшего разряда |
| Реактивная мощность > 4 кВАР: ± 0,25 кВАР |
| Диапазон коэффициента мощности (PF) |
0,3 < PF < 0,99 |
| Коэффициент мощности (однофазные и трехфазные системы) |
| Параметр |
Значения |
| Диапазон измерения |
Емкостной от 0,3 до 1,0 и индуктивный от 1,0 до 0,3 (емкостной от 72,5° до 0° и индуктивный от 0° до 72,5°) |
| Разрешение |
0,001 |
| Погрешность |
± 3° |
| Диапазон частот |
от 15 Гц до 1 кГц |
| Измерение энергии (кВт•ч) |
| Параметр |
Значения |
| Диапазон измерения |
40 000 кВтч |
| Функция автоматического выбора диапазона |
4 кВтч, 40 кВтч, 400 кВтч, 4 000 кВтч, 40 000 кВтч |
| Разрешение |
1 Вт ч в диапазоне 4 кВтч |
| 10 Вт ч в диапазоне 40 кВтч |
| 100 Вт ч в диапазоне 400 кВтч |
| 1 кВтч в диапазоне 4 000 кВтч |
| 10 кВтч в диапазоне 40 000 кВтч |
| Погрешность |
Энергия > 2 кВтч: ± 3 % ± 5 разряда |
| Энергия < 2 кВтч: ± 0,08 кВтч |
| Измерение всех параметров мощности (ВА /ВАР /Коэффициент мощности) |
Диапазон частот: Постоянный ток и в диапазоне от 15 Гц до 1 кГц |
| Диапазон тока: От 10 А до 1400 А (среднеквадратичное значение) |
| Диапазон напряжения: от 1 В до 825 В (среднеквадратичное значение) |
| Максимальные значения на входе: 825 В (среднеквадратичное значение)/1400 А (среднеквадратичное значение) |
| Значения при перегрузке: 1 000 В (среднеквадратичное значение)/10 000 А Для всех режимов измерения при постоянном токе и в диапазоне частот от 15 Гц до 1 кГц. Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
| Измерение частоты (на источниках тока или напряжения) |
| Параметр |
Значения |
| Диапазон измерения |
От 15 Гц до 1 кГц |
| Разрешение |
0,1 Гц |
| Погрешность |
В диапазоне от 15 Гц до 22 Гц ± 0,5 % от показания |
| В диапазоне от 40 Гц до 70 Гц ± 0,5 % от показания |
| В диапазоне от 15 Гц до 1000 Гц ± 1 % от показания |
| Диапазон тока |
От 10 А до 1400 А (среднеквадратичное значение) |
| Диапазон напряжения |
от 1 В до 825 В (среднеквадратичное значение) |
| Функция Scope (осциллограф) |
| Параметр |
Значения |
| Измерение тока |
Диапазоны: 10 А / 20 А / 40 А / 100 А / 200 А / 400 А / 1000 А / 2000 А |
| Разрешение: 1 А в диапазоне 40 A |
| 10 А в диапазоне 400 А |
| 50 А в диапазоне 2000 А |
| Погрешность: ± 3 % от показания ± 1 пиксель |
| Значения при перегрузке:10 000 А |
| Измерение напряжения |
Диапазоны: 4 В / 10 В / 20 В / 40 В / 100 В / 200 В / 400 В / 1000 В |
| Разрешение: 100 мВ в диапазоне 4 В |
| 1 В в диапазоне 40 В |
| 10 В в диапазоне 400 В |
| 31,25 В в диапазоне 1000 В |
| Погрешность: ± 2 % от показания ± 1 пиксель |
| Значения при перегрузке: 1000 В (среднеквадратичное значение) |
| Диапазон частот: Постоянный ток и в диапазоне от 15 Гц до 600 кГц |
| Временная ось |
2,5 мс, 5 мс, 10 мс, 25 мс, 50 мс/деление |
| Частота обновления |
0,5 секунд |
| Максимальная частота дискретизации |
15,625 кГц |
| Функция измерения пусковых токов |
| Параметр |
Значения |
| Диапазоны |
40 А, 400 А и 2000 А |
| Разрешение |
10 мА в диапазоне 40 А |
| 100 мА в диапазоне 400 А |
| 1 А в диапазоне 2000 А |
| Погрешность |
I > 10 А: ± 5 % от показания ± 1 пиксель |
| I < 10 А: ± 5 А |
| Все измерения для постоянного тока и в диапазоне от 15 Гц до 1 кГц |
| Значения при перегрузке |
Ток перегрузки 10 000 А или произведение среднеквадратичного тока на частоту < 400 000 |
| Среднеквадратичный ток является истинным среднеквадратичным значением (суммой постоянной и переменной составляющих) |
| Время записи |
1 с, 3 с, 10 с, 30 с, 100 с и 300 с |
| Максимальная частота дискретизации |
15,625 кГц |
| Интерфейс |
| |
|
| Интерфейс USB для соединения с ПК |
|
| Программа Power Log для загрузки данных, анализа и составления отчетов |
|
| Утилита 345 Upgrade для установки новых версий встроенного программного обеспечения |
|
| Память для хранения записей |
| Параметр |
Значения |
| Области памяти |
Предусмотрены три области памяти, которые можно использовать по отдельности или вместе, как одну большую область памяти |
| Периоды усреднения |
1 с, 2 с, 5 с, 10 с, 30 с, 1 мин., 5 мин., 10 мин., 15 мин. и устанавливаемый пользователем |
