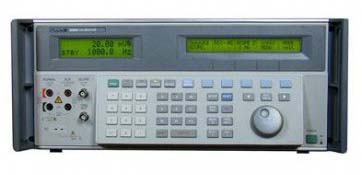

Электрический калибратор Fluke 5700A/5720A
| Для увеличения
нажмите на картинку |
 |
Выводим точность на новый уровень.
Являясь калибратором высочайшей точности, он поддерживает приборы с эффективностью измерения до 8,5 разрядов
Метод Artifact Calibration обеспечивает минимальную стоимость поддержки при максимальной степени достоверности работы
Дополнительный широкополосный выходной сигнал до 30 МГц
Технические характеристики
| Напряжение постоянного тока |
| Диапазоны: |
от 0 до ±1 100 В |
| Наилучшая погрешность за 1 год для 5700A: |
±7,0 миллионных долей от значения уставки |
| Наилучшая погрешность за 1 год для 5720A: |
±3,5 миллионных долей от значения уставки |
|
| Напряжение переменного тока |
| Диапазоны: |
от 220 мВ до 1 100 В |
| |
от 10 Гц до 1 МГц |
| Наилучшая погрешность за 1 год для 5700A: |
±75,0 миллионных долей от значения уставки |
| Наилучшая погрешность за 1 год для 5720A: |
±45,0 миллионных долей от значения уставки |
|
| Сопротивление |
| Диапазоны: |
от 0 до 100 МОм, 18 значений в x1 и x1,9 |
| Наилучшая погрешность за 1 год для 5700A: |
±12,0 миллионных долей от установленного значения |
| Наилучшая погрешность за 1 год для 5720A: |
±8,5 миллионной доли |
|
| Постоянный ток |
| Диапазоны: |
от 0 до ±2,2 A (11 A с 5725A) |
| Наилучшая погрешность за 1 год для 5700A: |
±50 миллионных долей от значения уставки |
| Наилучшая погрешность за 1 год для 5720A: |
±35 миллионных долей от значения уставки |
|
| Переменный ток |
| Диапазоны: |
от 9 мA до 2,2 A (11 A с 5725A), от 10 Гц до 10 кГц |
| Наилучшая погрешность за 1 год для 5700A: |
±140 миллионных долей от значения уставки |
| Наилучшая погрешность за 1 год для 5720A: |
±120 миллионных долей от значения уставки |
|
| Дополнительный компонент переменного напряжения в широком диапазоне частот |
| Диапазоны: |
от 300 мВ до 3,5 В |
| |
от 10 Гц до 30 МГц |
| Наилучшая погрешность за 1 год для 5700A: |
±0,4 % от установленного значения |
| Наилучшая погрешность за 1 год для 5720A: |
±0,4 % от установленного значения |
|
Общие технические характеристики
| Время прогрева: |
| |
Двойной интервал времени с момента последнего прогрева, но не более 30 мин. |
|
| Установка системы |
| |
Доступна конфигурация с выходами на задней панели и набор для монтирования в стойку |
|
| Интерфейсы |
| |
IEEE-488, RS-232, 5725A, 5205A или 5215A, 5220A, вход фазовой синхронизации (BNC), выход опорного фазового сигнала (BNC) |
|
| Температурный режим |
| Эксплуатация: |
от 0 до 50 °C |
| Калибровка: |
от 15 до 35 °C |
| Хранение: |
от –40 до 75 °C |
|
| Относительная влажность |
| Эксплуатация: |
< 80 % при 30 °C, < 70 % при 40 °C, < 40 % при 50 °C |
| Хранение: |
< 95 %, без конденсации После длительного хранения при высокой температуре и влажности может потребоваться стабилизация после включения продолжительностью четверо суток. |
|
| Класс безопасности |
| |
Спроектирован в соответствии со стандартами UL311; IEC 348-1978; IEC 66E (CO)4; CSA 556B |
|
| Защитная изоляция |
|
| ЭМП/РЧП |
| |
Спроектирован в соответствии с FCC Rules Part 15, Subpart J, Class B; VDE 0871, Class B |
|
| Сетевое питание |
| |
от 47 до 63 Гц; 100 В, 110 В, 115 В, 120 В, 200 В, 220 В, 230 В, 240 В, допускается превышение напряжения до +10 % от установленного значения |
| |
-------------- |
| Максимальная мощность: |
5700A/5720A: 300 В·А; 5725A: 750 В·А |
|
| Размер |
| 5700A/5720A: |
Высота: 17,8 см (стандартная единица высоты стойки плюс 1,5 см на нижние опоры); ширина: 43,2 см (стандартная ширина стойки); глубина: 63,0 см (общая), 57,8 см (глубина стойки) |
| 5725A: |
Высота: 13,3 см; ширина и глубина такие же, как у модели 5700A/5720A |
| |
Оба устройства выступают на 5,2 см вперед из стойки |
|
| Масса |
| 5700A/5720A: |
27 кг |
| 5725A: |
32 кг |
|
|
