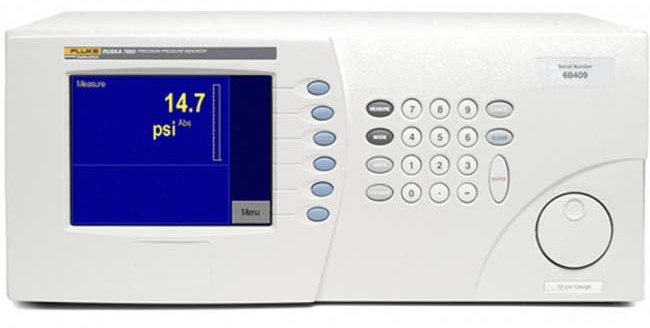

Цифровые барометры серии 7050 – это высокоточные приборы для измерения давления в системе, которые в сочетании с блоком ручного управления обеспечивают высокоэффективную систему калибровки.
Предлагаются три модели: модель 7050i обеспечивает процент показаний от 25 % до 100 %, а экономичная модель 7050 – 0,003 %-ную точность по всей шкале. Модель 7050LP подходит для измерений с низким уровнем давления.
Доступные различные диапазоны от 7 кПа до 10,34 МПа. Режимы эталонного и абсолютного давления могут использоваться в двух различных конфигурациях. Для переключения с эталонного режима в режим абсолютного давления нажатием кнопки без использования внешнего вакуумного насоса можно установить барометрический датчик стандарта. Для максимальной эффективности можно заказать дифференциальную модель, где вакуумный насос подключается к контрольному отверстию модели 7050. Последняя обеспечивает максимальную общую производительность, поскольку погрешность показаний барометра в общей производительности учитывать необязательно.
| Стандартные диапазоны давления |
| Модель 7050 |
Любая диапазон максимального давления от от 40 кПа до 10 МПа (от 400 мбар до 100 бар). Диапазон постоянного абсолютного давления от 100 до 400 кПа (от 1 до 4 бар). |
| Дополнительные режимы |
Режим абсолютного давления с использованием барометрического датчика стандарта для диапазонов от 100 кПа 10МПа (от 1,0 до 100 бар) избыточного давления. Режим абсолютного давления с использованием вакуумного эталона для диапазонов от 40 кПа до 10 МПа (от 400 мбар до 100 бар) избыточного давления. Датчик отрицательного давления |
| Эксплуатационные качества |
| Точность |
Модель 7050 |
| 0,003 % полной шкалы |
| Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем температурном диапазоне эксплуатации. Выражение общей погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO. |
| Стабильность |
Все модели: 0,0075 % показаний в год |
| Разрешение отображаемых значений |
Выбирается пользователем, до 1:1 000 000 |
| Погрешность отрицательного эталона (опция) |
Модель 7050 |
| 0,003 % полной шкалы |
| Барометрический эталон (опция) |
Максимум ошибок в год – 13,79 Па (0,1379 мбар) |
| Вакуумный эталон (по заказу) |
Максимум ошибок в год – 1,4 Па (0,014 мбар) |
| Калибровка |
| Калибровка |
Возможна калибровка по стандарту ISO-17025. |
| Общая погрешность |
| Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. |
| Модель 7050 |
В диапазоне до 10 МПа (100 бар) |
| RSS за 90 дней: 0,003 % полной шкалы + 0,002 % показаний |
| RSS за 1 год: 0,003 % полной шкалы + 0,0075 % показаний |
| Соединения |
| Соединения |
RS232 и IEEE-488, синтакс SCPI. Эмуляция для серий 7250, 7215, модели 7000 и серии 6000 стандартна. |
| Привод MET/CAL® по заказу |
| Драйвер LabView® |
| Обновления прошивки осуществляются через интерфейс RS232 |
| Языки |
| Меню и функции |
Серия 7050 способна отображать меню и функции на: |
| английском, французском, китайском, немецком, японском, испанском и итальянском языках |
| Дополнительные возможности |
| |
Барометрический датчик стандарта (режим абсолютного и эталонного давления) |
| Опорный вакуум* (режим абсолютного давления) |
| Только датчик отрицательного давления |
| Драйвер MET/CAL |
| Программное обеспечение Intecal |
| Калибровка, аккредитованная NVLAP |
| Комплект для крепления в стойку |
| Отделитель жидкости |
| *Требуется внешний вакуумный насос |
| Общие характеристики |
| Дисплей |
TFT, VGA, активная матрица, 162,5 мм (6,4 дюйма), разрешение 640 x 480, 65,000 цветов |
| Температура |
Эксплуатация: от 18 до 36 °C |
| |
| Хранение: от -20 до 70 °C |
| Влажность |
Относительная влажность: от 5 до 95 % без конденсации |
| Габариты (В х Ш х Г) |
Все версии: 178 x 419 x 483 мм |
| Масса |
Все модели: 7,5 кг |
| Электропитание |
От 90 до 260 В перем. тока, 50/60 Гц, 150 Вт |
| Контрольное отверстие и соединение калибратора |
Гнездо NPT 1/4 дюйма |
| Время прогрева |
От 2 до 3 часов, можно оставлять на неопределенное время |
| Рабочая среда под давлением |
Азот или чистый сухой воздух |
