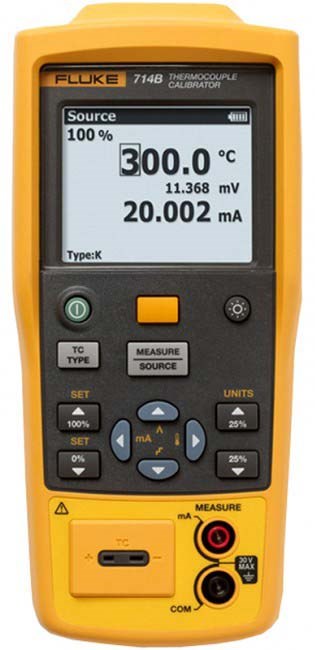

Калибратор температуры Fluke 714b
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke 714b
Для профессиональной калибровки требуется высокоточный, простой в использовании, однофункциональный прибор, — калибратор температуры Fluke 714B для термопар идеально подходит для этого.
- Калибратор 714B может осуществлять измерения и имитировать (17) различных типов термопар и напряжение в милливольтах
- Измеряйте сигналы от 4 до 20 мА с одновременным обеспечением температурного сигнала
- Устройство для подвешивания входит в конструкцию каждого прибора
- Настраиваемые в диапазоне от 0 до 100 % исходные показатели для быстрого выполнения проверки 25 % линейности
- Линейный пилообразный сигнал и автоматический выбор шага пилообразного сигнала в 25 %, исходя из настроек 0 % и 100 %
- Двойные входы и дисплей с подсветкой для упрощения чтения показаний
- Сохранение настройки отключения питания при включении для упрощения повторного запуска проверок
- Характеристики за 1 и 2 года и отслеживаемый сертификат калибровки
| Общие характеристики |
|
|
|
|
| Максимальное напряжение между клеммой и заземлением или двумя клеммами |
30 В |
|
|
|
|
| Рабочая температура |
от -10 °C до 50 °C |
|
|
|
|
| Температура хранения |
От - 30 до 60 °C |
|
|
|
|
| Высота над уровнем моря при эксплуатации |
2 000 метров |
|
|
|
|
| Высота над уровнем моря при хранении |
12 000 метров |
|
|
|
|
| Относительная влажность |
Без конденсации |
|
|
|
|
| (в %, работа без образования |
90% (от 10 °C до 30 °C) |
|
|
|
|
| конденсата) |
75% (от 30 °C до + 40 °C) |
|
|
|
|
| |
45% (от 40 °C до + 50 °C) |
|
|
|
|
| |
(Без образования конденсата) |
|
|
|
|
| Требования по вибрации |
MIL-T-28800E, Класс 2 |
|
|
|
|
| Требования к ударопрочности |
1 м |
|
|
|
|
| Степень защиты |
IEC 60529: IP52 |
|
|
|
|
| Электромагнитная среда |
IEC 61326-1: портативное устройство |
|
|
|
|
| Безопасность |
IEC 61010-1, макс. 30 В на |
|
|
|
|
| землю, степень загрязнения 2 |
|
|
|
|
| Блок питания |
Батареи |
|
|
|
|
| 4 AA NEDA 1.5A IEC LR6 |
|
|
|
|
| Размеры (В x Ш x Д) |
52,5 мм x 84 мм x 188,5 мм |
|
|
|
|
| Вес |
515 г |
|
|
|
|
| Измерение напряжения постоянного тока, мА |
|
|
|
|
| Разрешение |
0-24 мA |
|
|
|
|
| Диапазон |
0,001 мA |
|
|
|
|
| Точность |
0,010% + 2 мкА |
|
|
|
|
| (% от показаний прибора |
|
|
|
|
| + отсчеты) |
|
|
|
|
| Температурный коэффициент |
± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
|
|
|
|
| Измерения милливольт и источник |
|
|
|
|
| Разрешение |
От –10 мВ до 75 мВ |
|
|
|
|
| Диапазон |
0,01 мВ |
|
|
|
|
| Точность |
0,015% + 10 мкА |
|
|
|
|
| (% от показаний прибора |
|
|
|
|
| + отсчеты) |
|
|
|
|
| Температурный коэффициент |
± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
|
|
|
|
| Вход и выход термопары |
| TC Тип |
Диапазон (°C) |
Измерение (°C) |
Источник (°C) |
| 1 год |
2 года |
1 год |
2 года |
| E |
от -250 до 200 °C |
1,3 |
2 |
0,6 |
0,9 |
| от -200 до -100 °C |
0,5 |
0,8 |
0,3 |
0,4 |
| от -100 до 600 °C |
0,3 |
0,4 |
0,3 |
0,4 |
| от 600 до 1000 °C |
0,4 |
0,6 |
0,2 |
0,3 |
| N |
от -200 до -100 °C |
1 |
1,5 |
0,6 |
0,9 |
| от -100 до 900 °C |
0,5 |
0,8 |
0,5 |
0,8 |
| от 900 до 1300 °C |
0,6 |
0,9 |
0,3 |
0,4 |
| J |
от -210 до -100 °C |
0,6 |
0,9 |
0,3 |
0,4 |
| от -100 до 800 °C |
0,3 |
0,4 |
0,2 |
0,3 |
| от 800 до 1200 °C |
0,5 |
0,8 |
0,3 |
0,3 |
| K |
от -200 до -100 °C |
0,7 |
1 |
0,4 |
0,6 |
| от -100 до 400 °C |
0,3 |
0,4 |
0,3 |
0,4 |
| от 400 до 1200 °C |
0,5 |
0,8 |
0,3 |
0,4 |
| от 1200 до 1372 °C |
0,7 |
1 |
0,3 |
0,4 |
| T |
от -250 до -200 °C |
1,7 |
2,5 |
0,9 |
1,4 |
| от -200 до 0 °C |
0,6 |
0,9 |
0,4 |
0,6 |
| от 0 до 400 °C |
0,3 |
0,4 |
0,3 |
0,4 |
| B |
от 600 до 800 °C |
1,3 |
2 |
1 |
1,5 |
| от 800 до 1000 °C |
1 |
1,5 |
0,8 |
1,2 |
| от 1000 до 1820 °C |
0,9 |
1,3 |
0,8 |
1,2 |
| R |
от -20 до 0 °C |
2,3 |
2,8 |
1,2 |
1,8 |
| от 0 до 100 °C |
1,5 |
2,2 |
1,1 |
1,7 |
| от 100 до 1767 °C |
1 |
1,5 |
0,9 |
1,4 |
| S |
от -20 до 0 °C |
2,3 |
2,8 |
1,2 |
1,8 |
| от 0 до 200 °C |
1,5 |
2,1 |
1,1 |
1,7 |
| от 200 до 1400 °C |
0,9 |
1,4 |
0,9 |
1,4 |
| от 1400 до 1767 °C |
1,1 |
1,7 |
1 |
1,5 |
| C |
от 0 до 800 °C |
0,6 |
0,9 |
0,6 |
0,9 |
| от 800 до 1200 °C |
0,8 |
1,2 |
0,7 |
1 |
| от 1200 до 1800 °C |
1,1 |
1,6 |
0,9 |
1,4 |
| от 1800 до 2316 °C |
2 |
3 |
1,3 |
2 |
| L |
от -200 до -100 °C |
0,6 |
0,9 |
0,3 |
0,4 |
| от -100 до 800 °C |
0,3 |
0,4 |
0,2 |
0,3 |
| от 800 до 900 °C |
0,5 |
0,8 |
0,2 |
0,3 |
| U |
от -200 до 0 °C |
0,6 |
0,9 |
0,4 |
0,6 |
| от 0 до 600 °C |
0,3 |
0,4 |
0,3 |
0,4 |
| BP |
от 0 до 1000 °C |
1 |
1,5 |
0,4 |
0,6 |
| от 1000 до 2000 °C |
1,6 |
2,4 |
0,6 |
0,9 |
| от 2000 до 2500 °C |
2 |
3 |
0,8 |
1,2 |
| XK |
от -200 до 300 °C |
0,2 |
0,3 |
0,2 |
0,5 |
| от 300 до 800 °C |
0,4 |
0,6 |
0,3 |
0,6 |
| G |
от 100 до 300 °C |
1,6 |
2,4 |
1,2 |
1,8 |
| от 300 до 1500 °C |
1 |
1,5 |
1 |
1,5 |
| от 1500 до 2320 °C |
2 |
3 |
1,6 |
2,4 |
| D |
от 0 до 300 °C |
1,6 |
2,4 |
1,2 |
1,8 |
| от 300 до 1500 °C |
1 |
1,5 |
1 |
1,5 |
| от 1500 до 2315 °C |
2 |
3 |
1,6 |
2,4 |
| P |
от 0 до 1000 °C |
1,6 |
2,4 |
0,6 |
0,9 |
| от 1000 до 1395 °C |
2 |
3 |
0,8 |
1,2 |
| Пн |
от –50 до 100 °C |
1 |
1,5 |
0,4 |
0,6 |
| от 100 до 1000 °C |
1,6 |
2,4 |
0,6 |
0,9 |
| от 1000 до 1410 °C |
2 |
3 |
0,8 |
1,2 |
|
