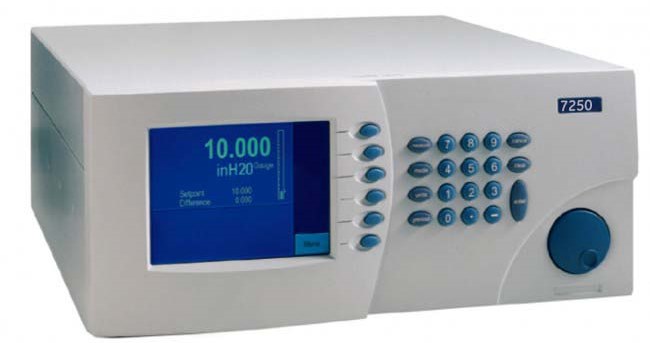

Модель 7250i, как и модель 7250xi, обеспечивает эффективность на уровне процента показаний. Как более экономичная альтернатива модели 7250xi, она также дает 0,005 % показаний от 25 до 100 % полной шкалы дипазонов давления.
Модель 7250i включает высокоскоростную систему контроля, обеспечивающую достижение заданной величины менее чем за 15 секунд без превышения. Как и модель 7250xi, модель 7250i имеет цветной экран с активной матрицей, улучшенные навигационные меню, а также режимы активного и пассивного управления. Стабильность управления улучшена до 10 ppm. Это идеальный выбор для калибровки манометров, если требуется высокий уровень эффективности в широком диапазоне давления.
| Диапазоны давления |
| Модель 7250i |
Любой диапазон давления полной шкалы от 400 мбар до 172 бар-п. Диапазон постоянного абсолютного давления от 100 до 400 кПа (от 15 до 50 фунтов/кв. дюйм или от 1 до 4 бар). |
| Дополнительные режимы |
Режим абсолютного давления с использованием барометрического датчика для дипазонов от 15 до 2500 фунтов/кв. дюйм избыточного давления (от 1,0 до 172 бар избыточного давления) |
| |
| Вакуум (отрицательное давление) для диапазонов от 100 кПа до 17,2 МПа (от 15 до 2500 фунтов/кв. дюйм избыточного давления или от 1,0 до 172 бар избыточного давления) |
| Вакуумный датчик (требуется внешний вакуумный насос) |
| Эксплуатационные качества |
| Точность |
Модель 7250i |
| От 25 до 100 % полной шкалы: 0,005 % показаний |
| Менее 25 % полной шкалы: 0,005 % из 25 % полной шкалы |
| Точность определяется как суммарный эффект линейности, воспроизводимости и гистерезиса во всем диапазоне рабочих температур. Выражение погрешности соответствует рекомендациям «Руководства по выражению неопределенности в измерениях» ISO. |
| Стабильность |
До 17,2 МПа (2500 фунтов/кв. дюйм или 172 бар): 0,0075 % показаний в год |
| |
| 21 МПа (3000 фунтов/кв. дюйм или 210 бар) абсолютного давления: 0,01 % полной шкалы |
| Стабильность управления |
Активный режим: 0,001 % полной шкалы (10 ppm). Пассивный режим: нет дополнительной погрешности |
| Разрешение отображаемых значений |
Выбирается пользователем, до 1:1 000 000 |
| Реакция на управление |
20 секунд и менее с нулевым превышением до объема 245 см³ (15 куб. дюймов) в дивпазонах до 17,2 МПа (2500 фунтов/кв. дюйм или 172 бар) |
| 60 секунд для диапазона до 21 МПа (3000 фунтов/кв. дюйм или 210 бар) абсолютного давления |
| Погрешность отрицательного эталона (опция) |
Модель 7250i |
| 0,005 % на 25 % полной шкалы или 50 Па (0,0075 фунта/кв. дюйм или 0,5 мбар) в зависимости от того, какое значение больше |
| Барометрический эталон (опция) |
Максимум ошибок в год – 13,79 Па (0,002 фунта/кв. дюйм или 0,1379 мбар) |
| Вакуумный эталон (по заказу) |
Максимум ошибок в год – 1,4 Па (0,0002 фунта/кв. дюйм или 0,014 мбар), только для моделей 7250i и 7250 |
| Калибровка |
| Калибровка |
Предоставляется протокол калибровки, указывающий на соответствие стандартам Национального института науки и техники (NIST). Доступна калибровка, аккредитованная NVLAP. |
| Общая погрешность |
| Максимальное отклонение от действительного значения давления, включая точность, стабильность, температурный эффект и калибровочный стандарт. |
| Модель 7250i – от 25 до 100 % полной шкалы |
90 дней: 0,006 % показаний |
| |
| 1 год: 0,009 % показаний |
| Параметры управления |
| Объем |
От 82 до 980 см³ (от 5 до 60 куб. дюймов) |
| Нижняя контрольная граница (абсолютное давление) |
1 кПа (0,15 фунтов/кв. дюйм или 10 мбар) абсолютного давления |
| Соединения |
| Соединения |
RS232 и IEEE-488, синтакс SCPI. Стандартом является эмуляция серии 7215, модель 7010, серии 6000 и DPI 510. |
| Драйвер LabVIEW |
| Драйвер MetCAL (по заказу) |
| Обновления прошивки осуществляются через интерфейс RS232. |
| Языки |
| Меню и функции |
Серия 7250 способна отображать меню и функции на: |
| английском, французском, китайском, немецком, японском, испанском и итальянском языках. |
| Дополнительные возможности |
| Дополнительные возможности |
Барометрический датчик (абсолютное давление и вакуум) |
| Режим вакуума (отрицательное давление) |
| Вакуумный датчик (требуется внешний вакуумный насос) |
| Программное обеспечение Intecal |
| Калибровка, аккредитованная NVLAP |
| Тройная шкала для 3000 фунтов/кв. дюйм абсолютного давления (210 бар), 7250 |
| Комплект для крепления в стойку |
| Отделитель жидкости |
| Общие характеристики |
| Дисплей |
TFT, VGA, активная матрица, 162,5 мм (6,4 дюйма), разрешение 640 x 480, 65,000 цветов |
| Температура |
Эксплуатация: от 18 до 36 °C |
| |
| Хранение: от -20 до 70 °C |
| Влажность |
Относительная влажность: от 5 до 95 % без конденсации |
| Габариты |
(В х Ш х Г) Все версии: 178 x 419 x 483 мм (7 x 16,5 x 19 дюймов) |
| Масса |
Модель 7250/7250i: 7,7 кг (17 фунтов) |
| |
| Модель 7250xi: 9 кг (20 фунтов) |
| Контрольный порт и подключение калибратора |
Гнездо NPT 1/4 дюйма |
| Время прогрева |
От 2 до 3 часов, можно оставлять на неопределенное время |
| Рабочая среда под давлением |
Азот или чистый сухой воздух |
