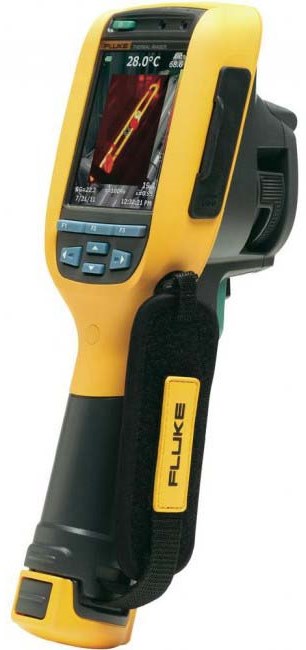

Промышленный тепловизор Fluke Ti110
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke Ti110
Fluke Ti110 — переносной тепловизор, который имеет широкую область применения. Использовать его можно для обслуживания промышленного оборудования. Тепловизор Fluke Ti110 оснащен ЖК-экраном, позволяющим вам сразу видеть тепловые изображения, которые могут быть сохранены на SD-карту памяти. После этого изображения и данные, полученные с помощью Fluke Ti110, можно переносить в компьютер как через USB-интерфейс, так и с помощью SD-карты. В комплекте с тепловизором идет программный пакет SmartView®, включающий средства анализа данных и составления отчетов. Некоторые модели даже имеют возможность добавления звукового комментария и технологию IR-PhotoNotes™. Для вывода на экран ИК-изображений каждый тепловизор Fluke Ti 110 использует разнообразные цветовые палитры. Что касается диапазона измеряемых температур, то для Fluke Ti110 он составляет -20 — +250° C.
Питается тепловизор Fluke Ti 110 от литий-ионного аккумулятора и имеет индикацию уровня заряда. Поставляемый в комплекте блок питания дает возможность устройству питаться от сети переменного тока.
В модели Fluke Ti110 используется система оптической фокусировки IR-OptiFlex™. Система IR-OptiFlex обеспечивает хорошее наведение на резкость при расстоянии до объекта более 122 см. Для более близких расстояний предусмотрена ручная фокусировка, включающаяся однократным прикосновением.
Технические характеристики
| Параметры |
Значения |
| Измерение температуры |
Диапазон температур (ниже -10°C калибровка отсутствует) |
от –20 °C до 250 °C |
| Погрешность |
±2 °C или 2 % (большее из двух значений) при температуре окружающей среды 25 °C |
| Режимы измерения |
Плавный автоматический или ручной выбор масштаба |
| Коррекция излучательной способности на экране |
+ |
| Параметры изображения |
Поле зрения |
31 ° x 22,5 ° |
| Пространственное разрешение (IFOV) |
3,39 мрад |
| Минимальное расстояние фокусировки |
15 см |
| Фокусировка |
IR-OptiFlex™ |
| Частота захвата изображений или обновления |
9 Гц или 30 Гц |
| Тип детектора |
160 x 120, матрица видеопреобразователя, неохлаждаемый микроболометр |
| Тепловая чувствительность |
≤100 мК (0,1 °C при целевой температуре 30 °C) |
| Представление изображений |
Стандартные палитры |
Сине-красная, серая, инверсная серая, высококонтрастная, желтая, инверсная желтая, горячий металл, нагретое железо |
| Палитры Ultra Contrast™ |
Нагретое железо, сине-красная, серая |
| Минимальный интервал (в ручном режиме) |
2,5 °C |
| Минимальный интервал (в автоматическом режиме) |
5 °C |
| Технология IR-Fusion® |
Полностью ИК, PIP IR — вложенное изображение (ИК), Полностью видимый диапазон |
| Звуковые аннотации |
Максимальная длительность записи 60 с для каждого изображения с возможностью воспроизведения (отсутствует в модели Ti100) |
| Видеозапись |
До 5 минут AVI со сжатием mpeg с поддержкой функций остановки, перемотки, паузы и воспроизведения |
| Сохранение изображений и данных Ti110 |
Способ захвата, просмотра и сохранения изображений |
Захват, просмотр и сохранение изображений с помощью одной руки |
| Носитель данных |
SD-карта памяти (на карте объемом 2 ГБ можно сохранить не менее 1200 файлов с радиометрическими ИК-данными (is2) и соответствующими видимыми изображениями, каждое со звуковой аннотацией продолжительностью 60 с, или 3000 базовых изображений (bmp или jpg) с поддержкой переноса в компьютер через мультиформатное USB- устройство для чтения карт памяти или по USB-кабелю |
| Форматы файлов |
Без данных радиометрии (avi, bmp, jpg) и с данными радиометрии (is2, is3)
Для файлов без данных радиометрии (bmp и jpg) не требуется ПО анализа |
| Форматы файлов, экспортируемых из ПО SmartView® |
JPEG, JPG, JPE, JFIF, BMP, GIF, DIP, PNG, TIF, TIFF |
| Просмотр содержимого памяти |
Навигация по миниатюрам и выбор объекта для просмотра |
Общие характеристики Ti 110
| Параметры |
Значения |
| Температура хранения |
от –20 °C до 50 °C (от –4 °F до 122 °F) без аккумуляторов |
| Температура эксплуатации |
от –10 °C до 50 °C (от –14 °F до 122 °F) |
| Относительная влажность |
от 10 до 95 % без конденсации |
| Дисплей |
цветной ЖК с диагональю 3,5″(портретная ориентация), с настраиваемой яркостью подсветки (высокая, средняя, низкая) |
| Питание |
Аккумулятор - Комплект литий-ионных аккумуляторов с пятисегментным светодиодным индикатором для отображения текущего заряда. |
| Время работы от аккумуляторов |
не менее 4 часов при непрерывном использовании прибора (в предположении 50 % яркости ЖК- дисплея) |
| Время зарядки аккумулятора |
2,5 часа до полной зарядки |
| Экономия энергии |
Режим сна, активируемый после 5 минут неактивности
Автоматическое выключение после 20 минут неактивности |
| Электромагнитная совместимость |
Удовлетворяет всем применимым требованиям стандарта EN61326- 1:2006 |
| Вибрация |
2 G, IEC 68-2-26 |
| Ударопрочность |
25 G, IEC 68-2-29 |
| Падение |
2 метра |
| Размер (высота, ширина и длина) |
28,4 x 8,6 x 13,5 мм |
| Масса Ti110 |
0,726 кг |
| Степень защиты корпуса |
IP54 |
- Эксклюзивная система фокусировки IR-OptiFlex™ обеспечивает хорошую резкость изображений при расстоянии до объекта 1,2 м и более, дающую возможность визуального исследования и сканирования. Для съемки на более коротких расстояниях предусмотрен режим ручной фокусировки, включающийся нажатием кнопки.
- Всегда держите заметки под рукой: система аннотаций IR-PhotoNotes™ помогает быстро установить местоположение исследуемого объекта путем добавления цифровых фотографий важной информации и прилегающих участков.
- Обнаружить проблемы можно быстрее и проще: технология IR-Fusion® с режимом AutoBlend™ позволяет точно идентифицировать потенциальные проблемы, объединяя цифровые изображения в видимом и ИК-спектре. Цифровое видимое изображение и полупрозрачное ИК-изображение, дополненное информацией, совмещаются в одном кадре.
- Видеозапись в нескольких режимах в видимом и ИК-диапазоне с полной поддержкой технологии IR-Fusion.
- Простая фиксация местоположения проблемных участков с использованием электронного компаса (8 основных направлений).
Технические характеристики промышленного тепловизора Fluke Ti 110
| Детектор пикс. |
160 x 120 |
| Поле зрения ° |
22,5 x 31 |
| Термочув.мК |
0,10 |
| t диапазон °C |
-20 +250 |
Комплект поставки Fluke Ti110
| 1. |
Тепловизор Fluke Ti110 |
| 2. |
ПО SmartView® |
| 3. |
Карта памяти 2 ГБ SD |
| 4. |
USB кабель |
| 5. |
Аккумулятор |
| 6. |
Сетевое зарядное устройство |
| 7. |
Наручный ремешок |
| 8. |
Мягкий кейс; жесткий кейс |
| 9. |
Руководство пользователя на CD-диске (16 языков) |
| 10. |
Руководство пользователя на бумажном носителе (5 языков) |
|
