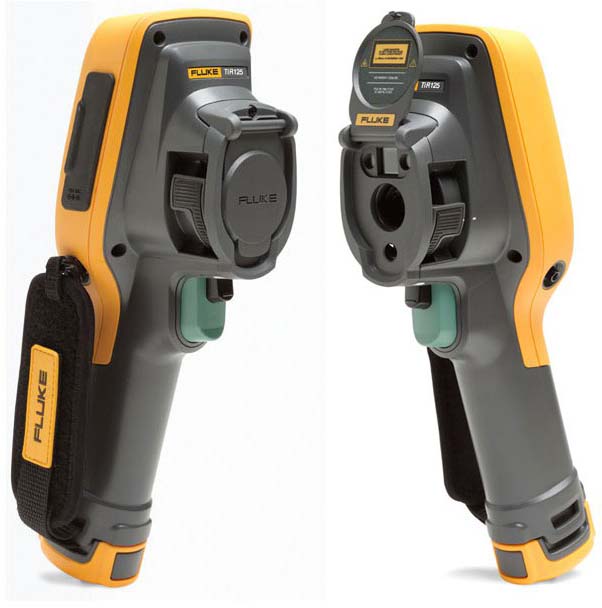

Промышленный тепловизор Fluke Ti125
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke Ti125
Тепловизор Fluke Ti125 разработан специально для использования в промышленном производстве. Тепловизоры серии Tixxx отличаются тем, что они являются очень удобными, легкими, прочными и довольно простыми в эксплуатации устройствами. Модель Ti125 в основном используется для решения задач в промышленности (в том числе в тяжелых условиях). Этот термограф имеет прочный корпус, небольшой размер и легкий вес. Для быстрого проведения обследований механического и электротехнического промышленного оборудования в тепловизоре компании Флюк используются самые передовые функции и революционные решения. Модель Ti125 является самой удобной для эксплуатации среди всех моделей серии Ti. Этот тепловизор перенял все преимущества модели Ti110: он также имеет увеличенный температурный диапазоном, многорежимную видеозапись и регистрацию радиометрических данных.
Основные особенности и функции тепловизора Fluke Ti125
Технология IR-Fusion
Эта запатентованная технология для соединения реального изображения и ИК-изображения позволяет точно и быстро выявить проблемную зону. Имеется 3 режима просмотра, которые включают режим " только реальное изображение", режим "только тепловое изображение" и режим "картинка в картинке". Для более наглядного отображений областей дефектов используется палитра из 11 цветов.
Система фокусировки IR-OptiFlex
Революционная сверхнадежная система фокусировки Fluke позволяет обнаруживать проблемы намного быстрее. IR-OptiFlex позволяет получить оптимальную фокусировку в режиме с фиксированным фокусом при расстоянии до объекта более 1,2 м и при использовании ручного фокуса при расстоянии до объекта менее 1,2 м. Объектами исследования могут быть перегретые двигатели, электрические разъемы и различные процессы
Несколько режимов видеозаписи
Теперь вы можете записывать Videos в видимом и ИК-диапазоне с поддержкой технологии IR-Fusion. Следите за динамикой процессов, создавайте Videosотчеты, проводите покадровую диагностику. Загружайте Videos в компьютер для просмотра и анализа
Потоковое Videos
С помощью ПО SmartView вы можете отображать потоковое Videos с устройства на мониторе компьютера в режиме реального времени
Электронный компас
Ti125 поставляется с электронным компасом 8 основных направлений для дальнейшего определения проблемы- очень полезная функция для документирования и коммуникации с руководством и сотрудниками службы технического обслуживания. Показания компаса могут быть легко встроены в изображения и отчеты
Система аннотаций IR-PhotoNotes
Создавайте точные описания места неисправности, прикрепляя до трех изображений в видимом спектре к ИК-изображению. Можно также добавить цифровые снимки окружающей зоны, оборудования и другую полезную информацию
Звуковой комментарий
Добавьте 60 секунд звуковой аннотации непосредственно на тепловизор. Вы можете прослушивать свои звуковые аннотации на тепловизоре или с помощью ПО SmartView. Для этого вам не нужны наушники, микрофоны или другие устройства
Лазерный указатель и фонарик
Лазерный указатель позволяет точно продемонстрировать проблемную зону вашим коллегам, а с помощью фонарика можно осветить затемненные зоны, например электрические платы или плохо освещенные мастерские
Работа одной рукой
Конструкция тепловизора Флюк Ti125 позволяет все операции выполнять одной рукой. Прибор имеет небольшую массу и размеры, при работе его можно размещать горизонтально или вертикально (экран моментально адаптируется к положению). Свободную руку вы можете использовать для удержания равновесия или для работы с другим инструментом
Прочная конструкция
Новые тепловизоры Fluke- самые надежные профессиональные тепловизоры прямого наведения, представленные на рынке. Они прошли серию испытаний на падение с высоты 2 м, виброустойчивость, работу при экстремальных температурах, в условиях высокой влажности и электромагнитных и радиочастотных излучений
Кому необходим тепловизор Fluke Ti125
- Специалистам по эксплуатации
- Специалистам по поиску и устранению неисправностей
- Специалистам по профилактическому обслуживанию
- Специалистам по диагностическому обслуживанию
- Электрикам в промышленных и коммерческих системах
- Специалистам КИП
- Специалистам по ОВКВ/О
- Руководителям предприятий
- Энергоаудиторам
- Специалистам по ремонту и реставрации зданий
Где необходим тепловизор Флюк Ti125
- Промышленные предприятия (производственные, перерабатывающие, нефтехимические и т.д.)
- Коммерческие здания и предприятия
- Правительственные здания
- Школы
- Больницы
- Предприятия электро-, водо- и газоснабжения
- Жилищно-коммунальные службы
Технические характеристики
| Спецификация |
| ИК-разрешение (размер FPA) |
160 x 120 FPA, неохлаждаемый микроболометр |
| Спектральный диапазон |
7,5 мкм - 14 мкм (длинноволновый) |
| Частота кадров |
9 или 30 Гц (зависит от исполнения) |
| NETD (тепловая чувствительность) |
≤ 0,10 °C при температуре объекта 30 °C (100 мK)
|
| Поле зрения (FOV) |
22,5° (Г) x 31° (В) |
| Пространственное разрешение (IFOV) |
3,39 мрад |
| Диапазон измеряемых температур (не калибруется ниже –10 °C) |
от –20 до 350 °C |
| Погрешность измерения температуры |
±2 °C или 2 % (при номинальной температуре 25 °C, выбирается большее значение) |
| Механизм фокусировки |
Система фокусировки IR-OptiFlex™ |
| Технология IR-Fusion® |
РЕЖИМ «КАДР В КАДРЕ», ПОЛНОСТЬЮ ИК, ПОЛНОСТЬЮ ВИДИМОЕ |
| Цветовая индикация |
Высокая температура |
| Стандартные палитры |
Сине-красная, серая, серая инвертированная, высококонтрастная, горячий металл, нагретое железо, желтая, желтая инвертированная |
| Палитры Ultra Contrast™ |
Сине-красная, серая, нагретое железо |
| Маркеры горячих/холодных участков |
Да |
| Пользовательские маркеры областей |
Три, в камере и ПО SmartView® |
| Центральный прямоугольник (мин./средн./макс.) |
Да |
| Регулировка уровня и интервала |
Ручная или автоматическая |
| Минимальный интервал (в автоматическом режиме) |
5 °C |
| Минимальный интервал (в ручном режиме) |
2,5 °C |
| Минимальное расстояние ИК-фокусировки |
15,25 см |
| Вес |
0,726 кг |
| Габариты |
28,4 x 8,6 x 13,5 см |
| ЖК-дисплей |
Диагональ 3,5" (книжная ориентация) |
| Камера видимого диапазона |
Для промышленного применения, 2 мегапиксела |
| Минимальная автоматическая коррекция параллакса |
~18–22 дюйма |
| Система аннотаций IR-PhotoNotes™ |
Да (3 снимка) |
| Лазерный указатель |
Да |
| Фонарик |
Да |
| Электронный компас |
Да |
| Коррекция излучающей способности |
Да |
| Коррекция передачи |
Да |
| Компенсация (отраженного) фона |
Да |
| Звуковая аннотация (аудио) |
Да (60 секунд), на каждое изображение |
| Несколько режимов вывода видео |
Потоковый вывод видео USB (режимы: ИК, видимый и IR-Fusion) |
| Несколько режимов видеозаписи(формат AVI с кодированием MPEG) |
Да (AVI с кодированием MPEG, до 5 мин.) |
| Несколько режимов видеозаписи (радиометрический IS3) |
Да, радиометрический IS3 от 2,5 до 5 мин. в зависимости от тепловой сцены |
| Просмотр содержимого памяти |
Просмотр эскизов |
| Батарея (быстросменная, перезаряжаемая) |
2 шт. |
| Время автономной работы |
более 4 часов (от каждой батареи)* |
| Внешнее зарядное устройство |
Да |
| Блок питания для зарядки батарей |
Да |
| Ударопрочность |
2 м |
| Степень защиты IP (IEC 60529) |
IP 54 |
| Рекомендуемый интервал калибровки |
2 года |
| Многофункциональное устройство для чтения карт памяти |
Включено |
| Объем памяти |
Карта памяти SD, 2 ГБ |
| Возможность прямой загрузки |
загрузка в ПК через порт мини-USB |
| Диапазон рабочих температур |
от –10 до 50 °C |
| Диапазон температур хранения |
от –20 до 50 °C |
| Допустимая влажность при работе |
Для работы и хранения: от 10 до 95 %, без конденсации |
| Вибро- и ударостойкость |
2G, IEC 68-2-26 и 25G, IEC 68-2-29 |
| Стандарты безопасности |
CSA (для США и Канады): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
| Маркировка C Tick |
IEC/EN 61326-1 |
| Защищенность от электромагнитных помех (EMI), защищенность от радиопомех (RFI), электромагнитная совместимость (EMC) |
EN61326-1; FCC, часть 5 |
| Руководство пользователя |
Английский, испанский, итальянский, китайский (упрощенный), китайский (традиционный), корейский, немецкий, польский, португальский, русский, турецкий, финский, французский, чешский, шведский, японский |
| Стандартный гарантийный срок |
2 года |
| Расширенная гарантия и планы обслуживания |
Да |
Технические характеристики промышленного тепловизора Fluke Ti 125
| Детектор пикс. |
160 x 120 |
| Поле зрения ° |
22,5 x 31 |
| Термочув.мК |
0,10 |
| t диапазон °C |
-20 +350 |
Комплект поставки Fluke Ti125
| 1. |
Тепловизор |
| 2. |
Адаптер переменного тока |
| 3. |
Батарея; 2х секционное зарядное устройство |
| 4. |
Кабель USB |
| 5. |
Карта памяти SD; универсальное USB-устройство для чтения карт памяти |
| 6. |
Твердый футляр; мягкий футляр |
| 7. |
Наручный ремешок |
| 8. |
Руководство пользователя на английском, испанском, французском, немецком и китайском (упрощенном) языках |
| 9. |
Программа SmartView® |
| 10. |
Гарантийный талон |
|
