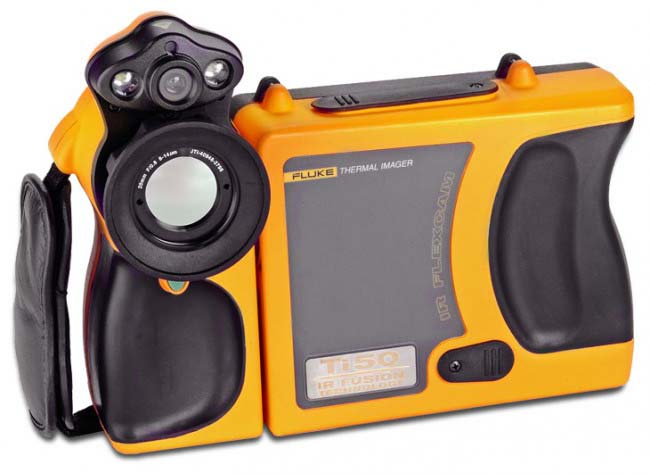

Промышленный тепловизор Fluke Ti50FT20-54-7.5
| Для увеличения
нажмите на картинку |
 |
Характеристики тепловизора Fluke Ti50FT-20/54/7.5:
- 350°C, 20/54 mm, 7.5 Hz
- Пространственная разрешающая способность составляет 1,30 мрад
- Данные приемником излучения получаются со скоростью 60 Гц
- Частота кадров: 60 Гц
- Объектив имеет угол поворота 180 градусов
- Имеется цветной 5-дюймовый дисплей с высокой контрастностью
- Радиометрические измерения выполняются во всем диапазоне
- Имеется функция SmartFocus
- Меню на базе Windows® CE
- Карта памяти позволяет пользователю Fluke Ti50FT20/54/7.5 хранить более 1000 ИК-изображений и данные радиометрических измерений
- Для анализа и составления отчетов используется программа SmartView
- Fluke Ti50FT20/54/7.5 оснащен встроенной цифровой камерой для получения снимков в видимом свете
- Тепловизор оснащен функцией IR-Fusion для обеспечения цельных изображений в ИК и видимом диапазонах, а также для выделения проблемных компонентов
- Для максимально точного наведения тепловизора Fluke Ti50FT20/54/7.5 на объект используется лазерный указатель
- Тепловизор оснащен вспышкой и фонариком.
Назначение тепловизора Fluke Ti50FT-20/54/7.5:
Mодели Fluke Ti5x предназначены для получения высококачественных изображений. В них применены датчики размерами 320 x 240 пикселов, обеспечивающие минимальную для этой области техники шумовую тепловую чувствительность ( 0,05 °C NETD) для получения четких, высококачественных изображений. Кроме того, режимы регистрации сигнала датчика с частотой 60 Гц позволяют получить на большом 5-дюймовом цветном дисплее данные по измерениям температуры в режиме реального времени. В моделях FT применена новая технология IR-Fusion™. IR-Fusion позволяет получить видимое изображение одновременно с ИК-изображением, что облегчает задачу идентификации и анализа инфракрасных образов. Она позволяет легко выделить компоненты с возможными неисправностями и безошибочно определить участки, нуждающиеся в ремонте в первую очередь.
Области применения тепловизора Fluke Ti50FT-20/54/7.5:
- Профилактическое техобслуживание – выявление потенциальных проблем механических и электрических узлов оборудования до того, как они станут причиной отказа
- В области энергоснабжения можно обследовать и выполнить анализ подстанций, линий электропередачи и другого силового оборудования в режиме реального времени
- Контроль за технологическими процессами – наблюдение в режиме реального времени для обеспечения эффективной и безопасной работы оборудования
- Опытно-конструкторские разработки – количественная оценка тепловых режимов оборудования
- Электронные устройства – обследование печатных плат крупным планом
Технические характеристики
| Измерительные характеристики |
| Диапазон измеряемых температур |
-20 ... 350 °C (2 поддиапазона) |
| Разрешающая способность по температуре |
0,09 °C |
| Погрешность |
±2 °C / ±2% |
| Тепловая чувствительность при 30°C |
До 0,07°C |
| Скорость получения данных детектором/ Частота кадров |
60 Гц/60 Гц |
| Рабочие режимы камеры |
Возможность получения полностью инфракрасных, полностью видимых или слитных ИК-видимых изображений Режим Picture-in-Picture ("Кадр в кадре") |
| Тип приемника излучения |
Неохлаждаемая микроболометрическая матрица |
| Размер приемника излучения |
320 х 240 |
| Спектральная чувствительность |
8 ... 14 мкм |
| Поле зрения |
23°х17° (для стандартного объектива) |
| Минимальное фокусное расстояние |
15 см |
| Пространственное разрешение |
1,3 мрад |
| Память для хранения термограмм |
Флеш-карта, достаточно для хранения более 1000 термограмм |
| Общие данные |
| Диапазон рабочих температур |
От -10 °C до +50 °C |
| Температура хранения |
От -40 °C до +70 °C |
| Относительная влажность |
Для работы и хранения: от 10% до 95%, без конденсации |
| Питание |
Ионно-литиевая аккумуляторная батарея с индикатором заряда и возможностью замены в полевых условиях |
| Ресурс аккумулятора |
2 часа непрерывной работы |
| Питание от сети |
Сетевой адаптер на 110/220 В переменного тока, 50/60 Гц (только для модели Ti45) |
| Функции энергосбережения |
Автоматическое отключение или переход в "Спящий" режим (определяется пользователем) |
| Водо-и пыленепроницаемый |
Степень защиты IP54 |
| Размеры (ВхШхГ) |
162 мм х 262 мм х 101мм |
| Вес |
1,85 кг |
Технические характеристики промышленного тепловизора Fluke Ti 50 FT 20 54 7 5
| Детектор пикс. |
320 x 240 |
| Поле зрения ° |
23 x 17 |
| Термочув.мК |
0,07 |
| t диапазон °C |
-20 +350 |
| Спектр. диап μm |
8 ... 14 |
| Класс защиты |
IP54 |
| Вес кг |
1.85 |
Комплект поставки Fluke Ti50FT20-54-7.5
| 1. |
Тепловизор |
| 2. |
Адаптер переменного тока |
| 3. |
Батарея |
| 4. |
Руководство по эксплуатации |
|
