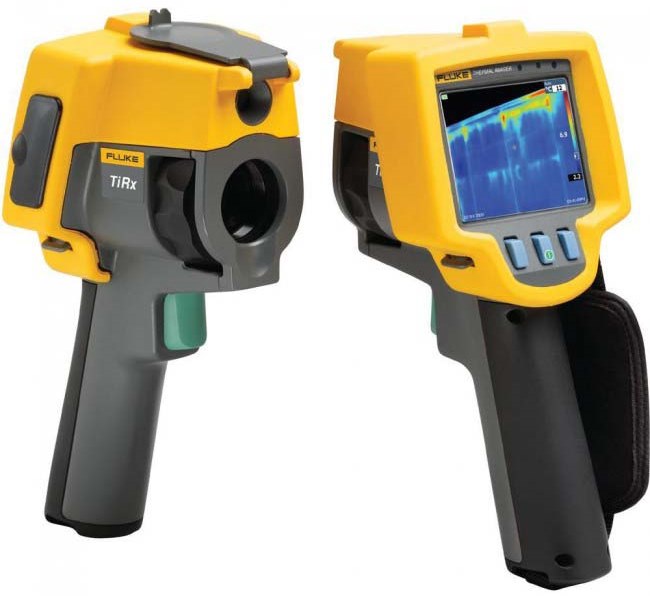

Строительный тепловизор Fluke TiRx Inspector
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke TiRx Inspector
Тепловизор начального уровня Fluke TiRx Inspector обладает очень высокой точностью отображения уровня потери тепла объектами.
Новый тепловизор начального уровня компании Fluke позволяет быстро и точно выявить дефектные участки зданий и области энергопотерь. Разрешение изображения составляет 160x120 пикселей, что заметно больше (примерно в три раза), чем разрешение других тепловизоров начального уровня. Для получения тепловизионного изображения нужно просто направить Fluke TiRx Inspector на исследуемое место и нажать кнопку. После этого прибор, имеющий высокую теплочувствительность (0,1 °C), определит даже самые маленькие разности температур.
Прибор может использоваться инженерами предприятий, инспекторами по строительству и инженерами по энергетике для выполнения быстрой проверки наружных стен и крыш зданий при выполнении восстановительных работ и ремонта Прибор позволяет обнаружить утечки тепла в системах отопления, вентиляции, кондиционирования воздуха, утечки воды из водопроводов и систем отопления, утечек воздуха сквозь окна, проникновение влаги через изоляцию и определить расположение устройств обогрева пола. При помощи технологии IR-Fusion® вы можете улучшить тепловизор TiRx Inspector до полнофункциональной модели Fluke Ti10 с улучшенными функциями анализа и вывода отчетов. Технология IR-Fusion® позволяет просматривать полное тепловое изображение или совместить тепловое изображение с реальным изображением, что позволяет точно определить возможные неисправности.
- Прочные и надежные: Разработаны, чтобы выдерживать падение с высоты 2 м
- Цветной ландшафтный ЖК-дисплей VGA (640x480) размером 9,1 см (3,6 дюйма)
- Диапазон температур и тепловая чувствительность оптимизированы для диагностики зданий
- Идеальны для любого бюджета и области применения
- Отличная тепловая чувствительность позволяет выявлять даже небольшие разности температур, которые могут указать на неисправности
- Наручный ремешок, регулируемый для правой или левой руки
- В комплект входит все необходимое для начала работы.
в комплект входит бесплатный DVD-диск с обучающими материалами. Убедитесь в простоте настройки вашего тепловизора, создавайте профессиональные отчеты с помощью программы SmartView и изучайте теорию термографии с помощью пошаговых видеоинструкций.
Технические характеристики
| Температура |
Диапазон температурных измерений (не калибруется ниже -10 °C) |
от -20 °C до +100 °C |
| Погрешность |
± 5 °C или 5% (большее из этих значений) |
| Режимы измерения |
Плавное автоматическое или ручное масштабирование шкалы |
| Характеристики изображения |
Поле зрения |
23° x 17° |
| Пространственная разрешающая способность (IFOV) |
2,5 мрад |
| Минимальное расстояние фокусировки |
Объектив тепловизора: 15 см |
| Фокусировка |
Вручную |
| Частота смены кадров |
Частота обновления 9 Гц |
| Тип приемника излучения |
160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр |
| Тип инфракрасного объектива |
Объектив 20 мм, F = 0.8 |
| Тепловая чувствительность (NETD) |
≤0,1 °C при 30 °C (100 м°K) |
| Спектральный диапазон ИК |
От 7,5 мкм до 14 мкм |
| Представление изображений |
Цветовые палитры |
Цвета нагрева железа, сине-красная, высокого контраста, серая |
| Уровень и диапазон |
Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах |
| Минимальный диапазон (в ручном режиме) |
2,5 °C |
| Минимальный диапазон (в автоматическом режиме) |
5 °C |
| Сохранение изображений и измерительных данных |
Форматы файлов |
Нерадиометрические (.bmp) или полностью радиометрические (.is2) |
| Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы |
| Форматы файлов, экспортируемых с помощью ПО SmartView™ |
JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF |
| Общие характеристики |
| Температура |
Для измерений: |
от -10 °C до +50 °C |
| Для хранения: |
от -20 °C до +50 °C без аккумулятора |
| Относительная влажность |
|
от 10 % до 90 % без конденсации |
| Дисплей |
|
Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости) |
| Органы управления и настройки |
|
Температурная шкала (°C/°F), выбираемая пользователем |
| |
Выбор языка |
| |
Установка даты/времени |
| Программное обеспечение |
|
SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
| Питание |
Аккумулятор: |
Встроенный блок аккумуляторов (входит в комплект) |
| Время работы от аккумулятора: |
Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
| Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства: |
Два часа для полной зарядки |
| Работа/зарядка от сети |
|
Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно заряжать аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников. |
| Функции энергосбережения |
|
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
| Стандарты безопасности |
Директива CE: |
IEC 61010-1: без категории, степень загрязнения 2; |
| Электромагнитная совместимость |
Директива EMC: |
EN61326-1 |
| C-Tick |
IEC/EN 61326 |
| США FCC: |
CFR 47, часть 15, класс A |
| Вибрация |
|
2 G, IEC 68-2-29 |
| Удары |
|
25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон тепловизора) |
| Размеры (ВxШxД) |
|
0,27 м x 0,13 м x 0,15 м |
| Вес |
|
1,2 кг |
| Степень защиты |
|
IP54 |
| Гарантия |
|
Два года |
| Цикл калибровки |
|
Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки |
|
Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский |
Технические характеристики строительного тепловизора Fluke TiRx Inspector
| Дисплей |
640 x 480 |
| ИК-Матрица |
160 x 120 |
| t° чувств. мК |
0,1 |
| t° диапазон C° |
-20 +100 |
| Частота обновления Гц |
9 |
| Фокусировка |
ручная |
| LED-подсветка |
есть |
| Вес, кг |
1.2 |
Комплект поставки Fluke TiRx Inspector
| 1. |
Тепловизор Fluke TiRx |
| 2. |
Сетевой блок питания/зарядное устройство (с сетевыми адаптерами) |
| 3. |
Карта памяти SD |
| 4. |
Считывающее устройство карт памяти SD для загрузки изображений на компьютер |
| 5. |
ПО SmartView™ с бесплатными обновлениями в течение всего срока службы изделия |
| 6. |
Прочный жесткий футляр для переноски |
| 7. |
Мягкий футляр для транспортировки |
| 8. |
Наручный ремешок |
| 9. |
Руководство пользователя |
| 10. |
Гарантийный документ |
|
