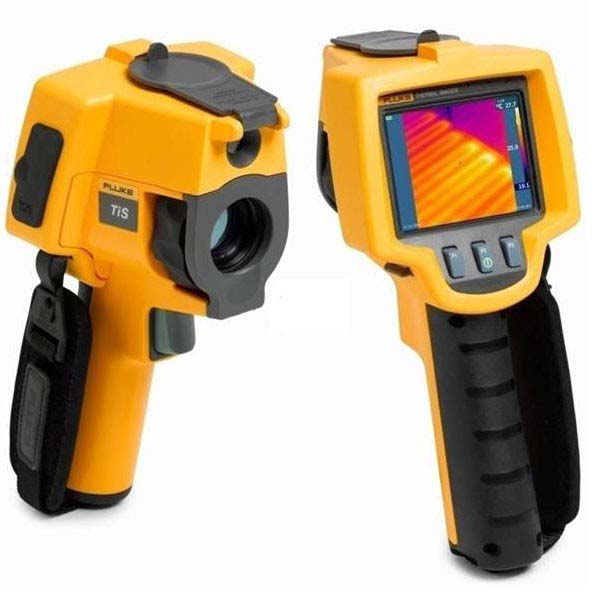

Промышленный тепловизор Fluke TiS
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke TiS
Производитель Флюк создал привлекательный прибор начального уровня, предназначенный для быстрого, удобного и точного обследования конструкций сооружений зданий для выявления каких-либо неполадок. Инструмент, производящий сканирование теплоизлучения, может стать незаменимым помощником для специалистов в области обслуживания инженерных систем. Кроме того, Флюк ТиС может помочь компаниям, которые занимаются установкой окон, ремонтом холодильного оборудования и т. д.
Fluke TiS — тепловизор для нахождения тепловых потерь, скрытых дефектов, протечек, областей с некачественной изоляцией. Для того, чтобы вовремя устранить неполадки и избежать повреждения дорогого оборудования, необходимо инвестировать средства в тепловизор Fluke TiS.
Основные характеристики:
• Самое высокое разрешение (120x120) в своем ценовом классе
• Единственный тепловизор в своем ценовом классе с широким диапазоном ручной фокусировки.
• Самый большой размер экрана (3,7 дюймов) в своем ценовом классе На 30 % больше, чем конкурирующие модели тепловизоров!
• Длительное время работы аккумулятора — приблизительно 4 часа
• Прочный корпус, рассчитанный на падение с 2-метровой высоты
• Передовая эргономичная конструкция
• Простота в использовании — тепловизионный сканер Fluke TiS является надежным и простым решением для профессионалов в отрасли строительства
• Качество торговой марки Fluke, которой можно доверять
Основные преимущества тепловизоров Fluke при обследованиях зданий:
• Расширьте спектр предложений вашего предприятия в отрасли обследования зданий
• Предложите услуги, не сравнимые с предложениями конкурентов
• Находите скрытые дефекты
• Быстрее определяйте неисправности
• Определяйте области, где клиенты могут сократить расход энергии
• Документируйте и оценивайте свою работу
• Сокращайте объем обязательств
• Повышайте безопасность
Области применения при обследовании зданий:
Жилые:
• Инфильтрация воздуха (энергопотребление/комфорт)
• Отсутствующая, неверно установленная или рассчитанная изоляция
• Проверка течей кровли
• Утечки в воздушных каналах
• Проверка систем отопления, вентиляции и кондиционирования
• Системы подогрева полов
• Каналы осушителей
• Бытовое электрооборудование
• Проблемы с проникновением влаги и конденсацией
Промышленные:
• Проверка течей кровли
• Промышленные системы отопления, вентиляции и кондиционирования
• Обнаружение влаги
• Проверка электрооборудования
• Электродвигатели
• Насосы и гидросистемы
• Тепловые потери на предприятии (проверка наружных стен зданий)
• Производство санитарно-технических работ
Технические характеристики
| Температура |
| Диапазон температурных измерений (не калибруется ниже –10 °C) |
От -20 °C до +100 °C |
| Погрешность измерения температуры |
± 5 °C или 5 % (при номинальной температуре 25°C, выбирается большее значение) |
|
| Качество изображений |
| Частота обновления изображения |
Частота обновления 9 Гц |
| Тип приемника излучения |
Матрица 120 x 120 в фокальной плоскости, неохлаждаемый микроболометр |
| Тепловая чувствительность (NETD) |
не более 0,1 °C при температуре объекта 30 °C 100 мК |
| Спектральный диапазон ИК |
от 7,5 до 14 мкм (длинноволновый) |
| Стандартный тип инфракрасных объективов |
Поле зрения: 17° x 17°
Пространственная разрешающая способность: (IFOV) 2.50 мрад
Минимальное расстояние фокусировки: 15 см |
|
| Представление изображений |
| Цветовые палитры |
Цвета нагрева железа, сине-красная, серая |
| Уровень и диапазон |
Плавное автоматическое масштабирование и фиксация уровня и диапазона |
| Минимальный диапазон (в автоматическом режиме) |
5 °C |
| Механизм съемки, просмотра и сохранения изображений |
Возможность съемки, просмотра и сохранения изображений одной рукой |
| Носитель |
Карта памяти SD (2 GB на карте памяти емкостью 2 Гб можно сохранить не менее 1200 полностью радиометрических (в формате .is2)) IR изображений с аннотациями или 3000 обычных растровых (.bmp) изображений, которые можно загрузить в компьютер через универсальное устройство считывания карт памяти с разъемом USB |
| Форматы файлов |
Нерадиометрические (.bmp) или полностью радиометрические (.is2) Для анализа нерадиометрических растровых (.bmp) файлов не требуется специальной программы |
| Форматы файлов, в которые можно экспортировать изображение с помощью ПО SmartView® |
BMP, DIB, GIF, JPE, JFIF, JPEG, JPG, PNG, TIF и TIFF |
| Просмотр содержимого памяти |
Навигация в виде последовательного представления и просмотра изображений |
|
Общие характеристики
| Температура |
| Рабочие: |
от -10 °C до 50 °C |
| Хранение: |
От -20 °C до +50 °C без аккумуляторов |
|
| Относительная влажность |
| |
от 10 % до 95 % без конденсации |
|
| Дисплей |
| |
Цветной ЖК-дисплей VGA (640x480) размером 3,7 дюйма горизонтальной ориентации с подсветкой и прозрачной защитной крышкой |
|
| Органы управления и настройки |
| |
Температурная шкала (°C/°F), выбираемая пользователем |
| |
Выбор языка |
| |
Установка даты/времени |
| |
Подсветка с регулируемой яркостью: "Полная яркость" или "Автоматическая регулировка" |
|
| Программное обеспечение |
| |
ПО SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
|
| Батареи |
| |
Встроенный блок аккумуляторов (входит в комплект) |
|
| Время работы батареи |
| |
Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
|
| Время зарядки батарей |
| |
Полная зарядка - 2,5 часа |
|
| Зарядка батарей выполняется от сети переменного тока |
| |
Сетевой адаптер/зарядное устройство (110/220 В переменного тока, 50/60 Гц) (в комплекте) заряжает аккумулятор при включенном и выключенном состоянии прибора, в комплект входит набор сетевых переходников. |
|
| Питание от сети |
| |
Прибор может получать питание от сети через сетевой адаптер (110/220 В перем. тока, 50/60 Гц), который входит в комплект поставки, в комплект входит набор сетевых переходников. |
|
| Функции энергосбережения |
| |
Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 30 минут бездействия |
|
| Стандарты безопасности |
| |
CSA (US и CAN): C22.2 № 61010-1-04, UL: UL STD 61010-1 (2-е издание), ISA: 82.02.01 |
|
| Электромагнитная совместимость |
| |
Отвечает всем требованиям EN61326-1:2006 |
|
| Маркировка "C Tick" |
|
| US FCC |
| |
CFR 47, часть 15, класс В |
|
| Вибрация |
| |
0,03 g2/Гц (3,8 единиц среднекв. ускорения), IEC 68-2-6 |
|
| Удары |
|
| Тест на падение |
|
| Размеры (Д х Ш х В) |
|
| Вес |
|
| Класс защиты корпуса |
| |
Класс защиты IP54 (ограниченная защита от проникновения пыли и защита водяных брызг с любого направления) |
|
| Гарантия |
|
| Рекомендуемый интервал калибровки |
| |
Два года (при нормальной эксплуатации и нормальном износе) |
|
| Поддерживаемые языки |
| |
Чешский, английский, финский, французский, немецкий, итальянский, японский, корейский, польский, португальский, русский, китайский упрощенный, испанский, шведский, китайский традиционный и турецкий (также поставляются руководства на голландском и венгерском языках) |
|
Технические характеристики промышленного тепловизора Fluke TiS
| Детектор пикс. |
120 x 120 |
| Поле зрения ° |
17 х 17 |
| Термочув.мК |
0,1 |
| t диапазон °C |
-20 +100 |
| Класс защиты |
IP54 |
| Вес кг |
1.2 |
Комплект поставки Fluke TiS
| 1. |
Тепловизор |
| 2. |
ПО SmartView® |
| 3. |
Карта памяти 2 ГБ SD |
| 4. |
Кардридер для загрузки снимков на ПК |
| 5. |
Прочный ящик для и переноски |
| 6. |
Сумка |
| 7. |
Ремень держатель |
| 8. |
AC зарядка/источник питания |
| 9. |
Руководство пользователя на CD (18 языков) |
| 10. |
Интерактивный тренинг на DVD |
|
