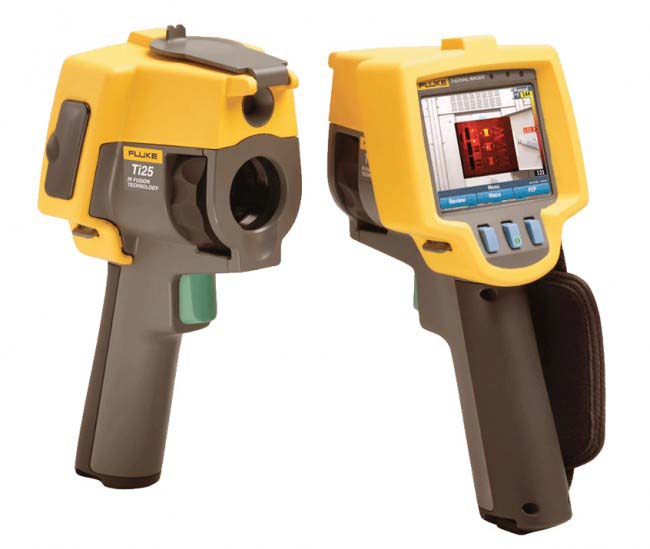

Промышленный тепловизор Fluke Ti25
| Для увеличения
нажмите на картинку |
 |
Инструкция Fluke Ti25
На сегодняшний день, тепловизор Fluke Ti25 - Снят с производства, замена Fluke Ti125
Fluke Ti25 — тепловизор, отличающийся улучшенными параметрами и более высокими техническими характеристиками. Это универсальный инструмент, который предназначен для того, чтобы справиться с широчайшим спектром различных задач с промышленной отрасли и в строительстве. Флюк Ти25 это радиометрическая ИК-камера, которая создана для эксплуатации в сложных условиях. С ее помощью можно выполнять техобслуживание разнообразных электроустановок и электромеханического оборудования. Кроме того, с помощью Fluke Ti25 можно также производить техобслуживания КиП, и систем кондиционирования воздуха / вентиляции, а также других систем.
Видимый и инфракрасный диапазон используются для отображения объектов и получения объективной информации в тепловизоре Fluke Ti25. Это позволяет легко и быстро произвести диагностику объекта. Технология IR-Fusion, запатентованная производителем, дает возможность получить цифровой снимок в видимом диапазоне. Эта инновация заметно упрощает анализ полученных данных и предлагает высочайшее качество диагностики, что отражается на качестве техобслуживания любого оборудования или объекта на производстве.
Использованная в конструкции тепловизора Fluke Ti25 технология IR-Fusion® расширяет возможности технического персонала в плане обнаружения и анализа проблем. Переключение разных режимов просмотра, начиная с инфракрасного изображения, минуя режим «кадр в кадре», и заканчивая автоматическим слиянием видимого и ИК-изображений, дает возможность выбрать подходящий инструмент для локализации проблемной области.
Четкое и резкое отображение визуальной информации позволяет пользователю оперативно обнаруживать проблемные области, а также объективно оценивать состояние диагностируемого объекта. Высокая тепловая чувствительность (NETD) способствует обнаружению даже небольших разностей температур, что дает возможность легко и на ранних стадиях выявлять имеющиеся неисправности и проблемы.
Наряду с этим, сочетание интуитивно понятного интерфейса и простого управления (посредством трех кнопок) упрощает и облегчает использование тепловизора Fluke Ti25.
Прибор сконструирован для эксплуатации в сложных рабочих условиях. Ударопрочная конструкция рассчитана на падение с высоты не более 2 метров. Кроме того, производитель гарантирует, что прибор сохранит работоспособность в присутствии значительного количества влаги и пыли (уровень защиты IP54). Дополнительно облегчает применение модели Fluke Ti25 наручный ремень (для правой или левой руки) с регулируемой длиной. При необходимости получаемые изображения исполнитель работ может сопровождать комментариями в аудиоформате. Звуковые комментарии ускоряют и упрощают как обработку данных, так и доступ к имеющейся информации. При этом аудиозаписи хранятся совместно с видеоизображениями.
Технические характеристики
| Температура |
| Диапазон температурных измерений (не калибруется ниже –10 °C) |
От –20 °C до +350 °C (два диапазона) |
| Погрешность |
± 2 °C или 2% (большее из этих значений) |
| Экранная подстройка коэффициента излучения |
Да |
| Качество изображений |
| Поле обзора |
23° x 17° |
| Пространственная разрешающая способность (IFOV) |
2,5 мрад |
| Минимальное расстояние фокусировки |
Объектив тепловизора: 15 см |
| Фотообъектив: 46 см |
| Фокусировка |
Вручную |
| Частота смены кадров |
Частота обновления 9 Гц |
| Тип датчика |
матрица 160 x 120 в фокальной плоскости, неохлаждаемый микроболометр |
| Тип инфракрасного объектива |
Объектив 20 мм, F = 0.8 |
| Тепловая чувствительность (NETD) |
≤0,1 °C при 30 °C (100 м°K) |
| Спектральный диапазон ИК |
От 7,5 мкм до 14 мкм |
| Фотокамера |
Разрешение 640 x 480 |
| Представление изображений |
| Цветовые палитры |
Цвета нагрева железа, сине-красная, высокого контраста, желтая, цвета нагрева метала, серая |
| Уровень и шкала |
Плавное масштабирование уровня и шкалы в автоматическом и ручном режимах |
| Минимальная шкала (в ручном режиме) |
2,5°C |
| Минимальная шкала (в автоматическом режиме) |
5 °C |
| Сведения о технологии IR-Fusion® |
Режим Full Infrared (Полное ИК) с автоматическим смешиванием МАКС, СРЕД и МИН; режим Picture-in-Picture (Кадр в кадре) с автоматическим смешиванием МАКС, СРЕД и МИН (слияние фото- и ИК-изображений) |
| Режим Picture-In-Picture (PIP - Кадр в кадре) |
Три уровня смешивания окна с ИК-изображением размерами 320 x 240 пикселов в центре дисплея |
| Полноэкранный (выключение режима PIP) |
Три уровня смешивания окна с ИК-изображением размерами 640 x 480 пикселов в центре дисплея |
| Голосовая аннотация |
| Голосовая аннотация |
Не более 60 сек. записи на одно изображение |
| Носитель |
Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp). |
| Форматы файлов |
Нерадиометрические (.bmp) или полностью радиометрические (.is2) Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы |
| Форматы файлов, экспортируемых с помощью ПО SmartView™ |
JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF |
| Общие характеристики |
| Рабочая: |
от -10 °C до +50 °C |
| Хранения: |
от -20 °C до +50 °C без аккумулятора |
| Относительная влажность |
от 10 % до 90 % без конденсации |
| Дисплей |
9,1 см по диагонали цветной ландшафтный ЖК-дисплей VGA (640 x 480) с подсветкой (выбираемая или автоматическая подстройка яркости) |
| Органы управления и настройки |
Температурная шкала (°C/°F), выбираемая пользователем Выбор языка |
| Установка даты/времени |
| Выбор коэффициента излучения (только в Ti25) Индикация горячих или холодных точек на изображении по выбору пользователя (только в Ti25 |
| Ti25 позволяет настроить палитру, параметры альфа-смешивания, уровень, шкалу, параметры PIP и коэффициент излучения на готовом изображении перед его сохранением. |
| Программное обеспечение |
SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки |
| Аккумулятор: |
Встроенный блок аккумуляторов (входит в комплект) |
| Время работы от аккумулятора: |
Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея) |
| Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства: |
Два часа для полной зарядки |
| Работа/зарядка от сети |
Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно зарядить аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников. |
| Функции энергосбережения |
Директива CE:IEC/EN61010-1 (2-я редакция), степень загрязнения среды 2; |
| Директива EMC: |
EN61326-1 |
| C Tick |
IEC/EN 61326 |
| США FCC: |
CFR 47, Part 15 Class A |
| Вибрация |
2 G, IEC 68-2-29 |
| Удары |
25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон камеры) |
| Размеры (ВxШxД) |
0.27 m x 0.13 m x 0.15 m (10.5 in x 5 in x 6 in) |
| Вес |
1,2 кг (2.65 lb) |
| Weight (battery included) |
2 G, IEC 68-2-29 |
| Степень защиты |
IP54 |
| Гарантия |
Два года |
| Цикл калибровки |
Два года (при нормальной эксплуатации и нормальном износе) |
| Поддерживаемые языки |
Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский |
Технические характеристики промышленного тепловизора Fluke Ti 25
| Детектор пикс. |
160 x 120 |
| Поле зрения ° |
23 x 17 |
| t диапазон °C |
-20 +350 |
| Спектр. диап μm |
7.5 ...14 |
| Класс защиты |
IP54 |
| Вес кг |
1.2 |
Комплект поставки Fluke Ti25
| 1. |
Тепловизор |
| 2. |
ПО SmartView® |
| 3. |
Карта памяти 2 ГБ SD |
| 4. |
Считывающее устройство карт памяти SD |
| 5. |
Твердый футляр; мягкий футляр |
| 6. |
Наручный ремешок |
| 7. |
Аккумулятор |
| 8. |
Сетевой блок питания/зарядное устройство |
| 9. |
Руководство пользователя |
|
